02445262 WAGO 891-8393/066-201 Verbindungsleitung
891-8393/066-201
4055144064865
891-8393/066-201
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

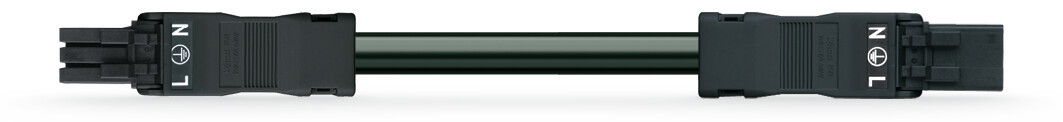

konfektionierte Verbindungsleitung; Cca; Buchse Stecker; 3-polig; Kod. A; H05Z1Z1-F 3G 1,5 mm²; 2 m; 1,50 mm²
konfektionierte Anschlussleitung WINSTA® MINI 3-polig
Für Leistung- und Signalübertragung: die konfektionierte Anschlussleitung WINSTA® MINI 3-polig. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren ohne Verschraubung. Sie lassen sich beliebig in einer Vielzahl von Anwendungen fehlerfrei montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Der Installationssteckverbinder WINSTA® MINI mit Kodierung A in Schwarz oder Weiß wird im Regelfall für allgemeine Netzanwendungen in der Energieverteilung genutzt. Auf engstem Raum spielt unser kleinstes Steckverbindersytem WINSTA® MINI seine Vorteile komfortabel aus. Wenig Raum einnehmend und durch die Push-in CAGE CLAMP®-Federanschlusstechnik zudem zeitsparend – denn der Anschluss wird wartungsarm ohne zu verschrauben ausgeführt. Wer bei der Elektroinstallation sicherheitstechnische Anforderungen in Bezug auf den Brandschutz beachten muss, sollte sich auf die Qualität der Bauteile verlassen können. Unser Produkt erfüllt die amtlichen Sicherheitsstandards der Brandklasse C. Bei der Herstellung dieser konfektionierten Anschlussleitung wurden die Halogene bewusst weggelassen. Dadurch wird ein wichtiger Beitrag zum Klimaschutz geleistet.Stecken statt Schrauben – konfektionierte Leitungen von WAGO
Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem Stecker. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Wählen Sie Qualität und Haltbarkeit – mit Brandklasse C von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.- fehlsteckgeschützter Installationssteckverbinder
- einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten
- für eine große Anzahl von Anwendungsbereichen
- einbaufertig, sofort nutzbar
- strukturierte und schnelle Elektroinstallation
Merkmale
Schutzart (IP) | IP20 |
Polzahl | 3 |
Gehäusefarbe | schwarz |
Verpackungseinheit | 1 |
Gewicht | 0,22 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Halogenfrei | ja |
Leiter-Nennquerschnitt | 1.5 mm² |
Bemessungsstrom | 16 A |
Bemessungsspannung | 250 V |
Gesamtlänge | 2000 mm |
Mantel-Farbe | schwarz |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 4 kV |
Durchgangswiderstand | 1 mOhm |
Pol-Kennzeichnung | L, N, PE |
Farbe der Kodierung/Kontakteinsatz | schwarz |
Art der konfektionierten Leitung | sonstige |
Ausführung Seite 1 | Buchse |
Ausführung Seite 2 | Stecker |
Isolierteil dauertemperaturbeständig bis | 105 °C |
Leitung dauertemperaturbeständig bis | 70 °C |
Kabeltyp | H05Z1Z1-F |
Art der Verriegelung | separat |
Kabeldurchmesser | 7.4 - 9.4 mm |
Max. Betriebstemperatur am Leiter | 85 °C |
Brandlast | 5.505 kWh |
Brandverhaltensklasse nach EN 13501-6 | Cca |
Kupferzahl | 8,50 /100st |
Kupfer-Basis | 150,00 EUR/100kg |
Kurzbeschreibung | konfektionierte Verbindungsleitung;Cca;Buchse Stecker |
