Beschreibung

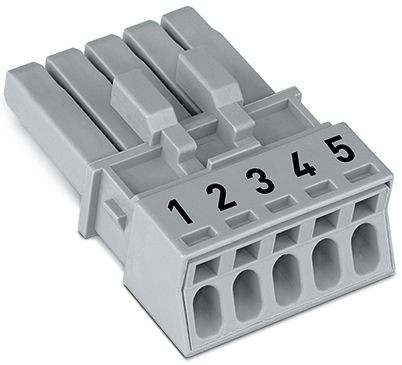

Buchse; 5-polig; Kod. B; 1,50 mm²; grau
Federleiste/Buchse WINSTA® MINI Kodierung B
Die Federleiste/Buchse WINSTA® MINI mit Schutzart IP20 ermöglicht die Installation eindrähtiger und feindrähtiger Leiter. Installationssteckverbinder von WAGO werden verwendet, wenn sich Vorgaben an eine Installation wiederholen oder in einem definierten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Die Kodierung B macht den WINSTA® MINI-Installationssteckverbinder für die Steuerung von Anwendungen im Bereich der Automation, im Maschinenbau und in der Robotik anwendbar. Dank den besonders niedrigen Abmessungen eignet sich unser Steckverbindersystem WINSTA® MINI mit Push-in CAGE CLAMP®-Federanschlusstechnik explizit für beengte Platzverhältnisse, also für die Installation auf kleinstem Raum.Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Fehlsteckschutz eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.- effektiver Fehlsteckschutz
- einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten
- für Steuerungen in der Automatisierung
- einbaufertig, sofort nutzbar
- strukturierte und schnelle Elektroinstallation
Merkmale
| Schutzart (IP) | IP20 |
| Länge | 34.1 mm |
| Breite | 23.6 mm |
| Anschlussart | Federzuganschluss |
| Polzahl | 5 |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Verpackungseinheit | 50 |
| Gewicht | 6 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Ausführung | Buchse |
| Halogenfrei | ja |
| Höhe | 11.7 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 400 V |
| Oberflächenbehandlung der Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Mechanische Kodierung | ja |
| Bemessungsstoßspannung | 6 kV |
| Durchgangswiderstand | 1 mOhm |
| Kontaktmaterial | CuSn |
| Anzahl der Anschlüsse je Pol | 1 V |
| Art der Verriegelung | separat |
| Anschlussquerschnitt (feindrähtig) | 0.25 - 1.5 mm² |
| Anschlussquerschnitt (eindrähtig) | 0.25 - 1.5 mm² |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Brandlast | 0.03139 kWh |
| Kurzbeschreibung | Buchse, 5-polig, Kod. B, grau |
| eClass 11.0 - Klasse | 27440605 |
| UNSPSC 14.0801 - Klasse | 39121400 |
| Pol-Kennzeichnung | 1, 2, 3, 4, 5 |
| Farbe der Kodierung/Kontakteinsatz | grau |
| RAL-Nummer Codierung/Kontakteinsatz | 7042 |
