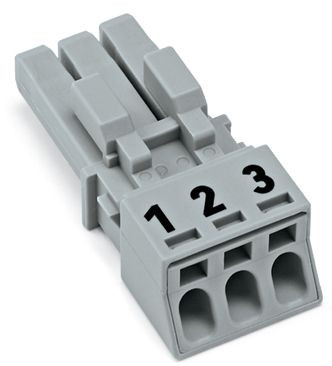

Abbildung ähnlich
WAGO

02547352
WAGO 890-243 BUCHSENTEIL 3-P KOD. B

890-243 4055143499910 890-243
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen
600 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Buchse; 3-polig; Kod. B; 1,50 mm²; grau

Federleiste/Buchse WINSTA® MINI 3-polig

Die Federleiste/Buchse WINSTA® MINI Kodierung B gewährleistet die zügige und fachgerechte Montage. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an verschiedenste Anforderungen im Handumdrehen. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Die Kodierung B macht den WINSTA® MINI-Installationssteckverbinder für die Steuerung von Anwendungen im Bereich der Automation, im Maschinenbau und in der Robotik nutzbar. Vor allem auf engstem Raum spielt unser kleinstes Steckverbindersytem WINSTA® MINI seine Vorzüge komfortabel aus. Platzsparend und durch die Push-in CAGE CLAMP®-Federanschlusstechnik auch zeitsparend – denn die Installation wird wartungsarm ohne zu verschrauben ausgeführt.

Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.
  • effektiver Fehlsteckschutz
  • durchgängiger IP40-Schutz
  • für Steuerungen in der Automation
  • passgenaue Abmessungen
  • komfortable Installation und Inbetriebnahme

Merkmale

Schutzart (IP) IP20
Länge 34.1 mm
Breite 15 mm
Anschlussart Federzuganschluss
Polzahl 3
Werkstoff des Gehäuses Polyamid (PA)
Verpackungseinheit 50
Verpackungseinheit 600
Gewicht 3,6
Gewichtseinheit G
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Ausführung Buchse
Halogenfrei ja
Höhe 11.7 mm
Bemessungsstrom 16 A
Bemessungsspannung 250 V
Oberflächenbehandlung der Kontakte verzinnt
Verschmutzungsgrad 3
Mechanische Kodierung ja
Bemessungsstoßspannung 4 kV
Durchgangswiderstand 1 mOhm
Kontaktmaterial CuSn
Anzahl der Anschlüsse je Pol 1 V
Art der Verriegelung separat
Anschlussquerschnitt (feindrähtig) 0.25 - 1.5 mm²
Anschlussquerschnitt (eindrähtig) 0.25 - 1.5 mm²
Max. Dauertemperaturbeständigkeit Kontaktteil 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung 105 °C
Brandlast 0.01944 kWh
Kurzbeschreibung Buchse, 3-polig, Kod. B, grau
eClass 11.0 - Klasse 27440605
UNSPSC 14.0801 - Klasse 39121400
Pol-Kennzeichnung 1, 2, 3
Farbe der Kodierung/Kontakteinsatz grau
RAL-Nummer Codierung/Kontakteinsatz 7042
