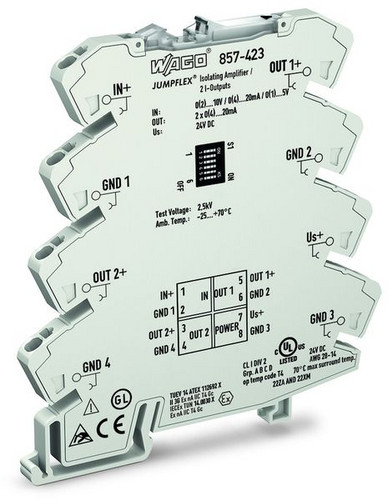

Abbildung ähnlich
01408769 WAGO 857-423 TRENNVERST.VERDOPPLER UI/2I
857-423
4045454471316
857-423
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Baubreite 6,0 mm, Prüfspannung 2,5 kV AC, erweiterter Umgebungstemperaturbereich -25°C..+70°C, Versorgungsspannung 24 V DC, alle Anschlüsse brückbar, Anschlussquerschnitt 0,08-2,5 mm2, Beschriftungsmöglichkeit mit WMB,
Signalverdoppler mit zwei Stromausgängen, konfigurierbar per DIP-Schalter,
Eingangssignal 0(4)..20mA, 0(1)..5V, 0(2..10V),
Ausgangssignal 2x 0(4)..20mA Trennverstärker; Strom- und Spannungseingangssignal; 2 x Stromausgangssignal; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm²
Signalverdoppler mit zwei Stromausgängen, konfigurierbar per DIP-Schalter,
Eingangssignal 0(4)..20mA, 0(1)..5V, 0(2..10V),
Ausgangssignal 2x 0(4)..20mA Trennverstärker; Strom- und Spannungseingangssignal; 2 x Stromausgangssignal; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm²
Kurzbeschreibung:
Der Signalverdoppler wandelt analoge Normsignale, verstärkt, filtert und trennt die analogen Normsignale galvanisch voneinander.
Merkmale:
- 2 konfigurierbare Stromausgänge
- Kalibrierte Messbereichsumschaltung
- Umschaltbare Grenzfrequenz
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 6 mm |
| Verpackungseinheit | 1 |
| Gewicht | 49,2 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Montageart | Schnappbefestigung Tragschiene |
| Höhe | 96 mm |
| Tiefe | 94 mm |
| Anzahl der Kanäle | 2 |
| Art der Spannungsversorgung | sonstige |
| Betriebstemperatur | -25 - 70 °C |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Anzahl der Ausgangsbereiche 0 mA ... 20 mA | 2 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA | 2 |
| Anzahl der Eingangsbereiche 0 V ... 10 V | 1 |
| Anzahl der Eingangsbereiche 0 mA ... 20 mA | 1 |
| Anzahl der Eingangsbereiche 0 V ... 5 V | 1 |
| Anzahl der Eingangsbereiche 1 V ... 5 V | 1 |
| Anzahl der Eingangsbereiche 2 V ... 10 V | 1 |
| Anzahl der Eingangsbereiche 4 mA ... 20 mA | 1 |
| Bemessungsbetriebsfrequenz | 100 - 1000 Hz |
| Bemessungsversorgungsspannung bei DC | 24 V |
| Bürde | 300 Ohm |
| Galvanische Trennung zwischen Eingang und Ausgang | ja |
| Galvanische Trennung zwischen den Eingängen | ja |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen | ja |
| Gerätebauform | sonstige |
| Temperaturdrift | 0.01 %/K |
| Kurzbeschreibung | JUMPFLEX? transducer Signal splitter with 2 conf. current outputs |
