04528255

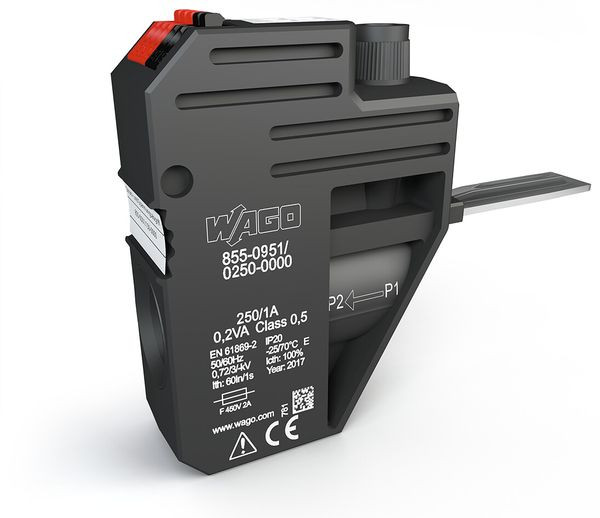

WAGO 855-951/250-000 Spannungsabgriff 250A

Kurzbeschreibung:

Der Strom- und Spannungsabgriff für die 95mm²-Hochstrom-Durchgangsklemme bildet die optimale Grundlage für ein erfolgreiches Energiemanagement. Überall dort, wo elektrische Leistung gemessen werden soll, sind Strom und Spannung erforderlich. Der sogenannte Strom- und Spannungsabgriff ist eine Kombination aus Stromwandler und Spannungsabgriff und kann einfach und schnell in den Brückerschacht der 95mm²-Hochstrom-Durchgangsklemme montiert werden. Eine integrierte Sicherung bietet für nachgeschaltete Energiemessgeräte einen sicheren Schutz. Ein integrierter Stromwandler mit einem Wandlungsverhältnis 250 A / 1 A ermöglicht eine präzise Strommessung gemäß EN 61869-2 in der Genauigkeitsklasse 0.5. Der Anschluss des Stromausgangs ist mit S1 (schwarz) und S2 (rot) gekennzeichnet. Eine Drückerbetätigung dient zum Anschließen und Lösen von feindrähtigen Leitern. Durch die 5-polige Auslegung (2 x S1 und 3 x S2) ergeben sich Vorteile wie:

- Kurzschließen des Stromwandlers (S1 und S2) über einen Brücker (2000-402)

- Direkte Sternpunktbrückung am Stromwandler

Der Anschluss der Spannung erfolgt über eine redundant ausgeführte Anschlussklemme. Der Strom- und Spannungsabgriff bietet zusätzlich eine Beschriftungsmöglichkeit. Es kann zwischen einem durchgängigen Beschriftungsstreifen oder dem WMB-Multibeschriftungssystem auswählt werden.

Merkmale:

• Abgriff der Energiedaten direkt an der Einspeisung
• Einfache Montage durch Einstecken in den Brückerschacht der 95mm²-Hochstrom-Durchgangsklemme
• Integrierter Stromwandler 250 A / 1 A
• Genauigkeitsklasse: 0,5
• Abgesicherter Spannungspfad
