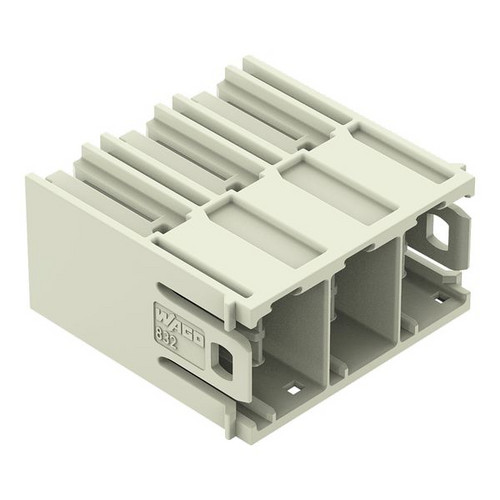

Artikelbild
Abbildung ähnlich
WAGO

01277757
WAGO 832-3623 THT-Stiftleiste

832-3623 4055143921251 832-3623
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

THT-Stiftleiste; Lötstift 1,2 x 1,2 mm; abgewinkelt; 100% fehlsteckgeschützt; versilberte Kontakte; Rastermaß 10,16 mm; 3-polig; lichtgrau

Stiftleiste Serie 832, lichtgrau

Die Stiftleiste (Artikelnummer 832-3623) bietet eine fehlerfreie Elektroinstallation. Unsere Leiterplatten-Steckverbinder gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Die Maße sind in Breite x Höhe x Tiefe (31,78 x 20,5 x 32) mm.

Stiftleiste Serie 832 für Ihre Elektroinstallationen – wartungsfrei

Die Oberfläche der Kontakte besteht aus Silber. Das "Multi Connection System" – MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT.
  • dauerhaft sichere Verbindungen
  • Polzahl: 3
  • großes Portfolio an Einsatzmöglichkeiten dank Leiterquerschnittsbereich von 0,08 bis 25 mm²
  • sichere Verlötung dank THT
  • Kompakte Baugrößen

Merkmale

Polzahl 3
Gehäusefarbe sonstige
Verpackungseinheit 45
Gewicht 0,02
Gewichtseinheit KG
Gewichtbezugsmenge 1
Bemessungsspannung 800 V
Kontaktausführung Stift
Betriebstemperatur -60 - 120 °C
Befestigungsart löten
Bemessungsstoßspannung 8 kV
Ausführung des elektrischen Anschlusses Lötanschluss
Werkstoff der Kontaktbeschichtung Zinn
Überspannungskategorie III
Verschmutzungsgrad 2
Länge des Pins 4 mm
Rastermaß der Anschlüsse 10.16 mm
Anzahl der Steckkontaktreihen 3
Art der Banderolierung ohne
Geeignet für Leiterplattendicke 1.5 mm
Rastermaß der Kontakte 10.16 mm
Steckverbinderausführung freier Steckverbinder
Werkstoff des Isolierkörpers Thermoplast
Winkel Leiterplatte/Kontakt 0°/180° (horizontal)
Art der Leiterplattenbefestigung Anschlusskontakt
Bemessungsstrom In 76 A
Verbindungsart flexibler Leiterplattenverbinder
Kurzbeschreibung THT-Stiftleiste,Lötstift 1,2 x 1,2 mm,abgewinkelt,lichtgrau
eClass 11.0 - Klasse 27460201
UNSPSC 14.0801 - Klasse 39121400
