Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
für die DALI-Multi-Master-Klemme
primär getaktete Stromversorgung zur Versorgung von bis zu 5 DALI-Multi-Master-Klemmen 753-647, vorbereitet für Geräte und Anlagen der Schutzklasse II, Selbstkühlung durch natürliche Konvektion bei horizontaler Einbaulage, Stufenprofil, optimal für Installationsverteiler oder Systemverteiler Primär getaktete Stromversorgung; für DALI-Modul (753-647); 1-phasig; Ausgangsspannung DC 18 V; Ausgangsstrom 1,1 A; 2,50 mm²
primär getaktete Stromversorgung zur Versorgung von bis zu 5 DALI-Multi-Master-Klemmen 753-647, vorbereitet für Geräte und Anlagen der Schutzklasse II, Selbstkühlung durch natürliche Konvektion bei horizontaler Einbaulage, Stufenprofil, optimal für Installationsverteiler oder Systemverteiler Primär getaktete Stromversorgung; für DALI-Modul (753-647); 1-phasig; Ausgangsspannung DC 18 V; Ausgangsstrom 1,1 A; 2,50 mm²
Kurzbeschreibung:

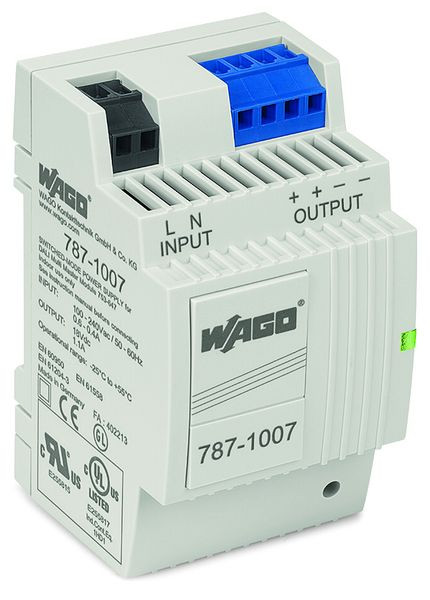

Die primär getaktete Stromversorgung 787-1007 wurde speziell für die Versorgung der DALI-Multi-Master-Klemme 753-647 entwickelt. Das tragschienenmontierbare Gehäuse im Reiheneinbauformat ist 54 mm breit und hat einen Eingangsspannungsbereich von AC 85 … 264 V (DC 120 … 300 V). Die Ausgangsspannung beträgt DC 18 V, der maximale Ausgangsstrom liegt bei 1100 mA. Damit lassen sich mehrere DALI-Multi-Master-Klemmen parallel versorgen. Der maximale Strom pro DALI-Strang wird in der DALI-Multi-Master-Klemme intern auf jeweils 200 mA begrenzt.
Merkmale:
- Primär getaktete Stromversorgung zur Versorgung von bis zu 5 DALI-Multi-Master-Klemmen 753-647*
- Vorbereitet für Geräte und Anlagen der Schutzklasse II
- Selbstkühlung durch natürliche Konvektion bei horizontaler Einbaulage
- Stufenprofil, optimal für Installationsverteiler oder Systemverteiler
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 54 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 50 |
| Gewicht | 0,17 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85044082 |
| Höhe | 89 mm |
| Tiefe | 89 mm |
| Breite in Teilungseinheiten | 3 |
| Spannungsart der Versorgungsspannung | AC/DC |
| Ausgangsspannung geregelt | ja |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Stabilisiert | ja |
| 1. Ausgangsspannung | 18 V |
| Bemessungsversorgungsspannung bei AC 50 Hz | 264 - 85 V |
| Bemessungsversorgungsspannung bei AC 60 Hz | 264 - 85 V |
| Bemessungsversorgungsspannung bei DC | 120 - 300 V |
| Kurzschlussfest | ja |
| Max. Ausgangsstrom 1 | 1.1 A |
| Nennwert Ausgangsspannung 1 | 18 V |
| Nennwert Ausgangsstrom 1 | 1.1 A |
| Kurzbeschreibung | Primary switch mode power supplies for 753-647 DALI Multi-Master Module DC 18 V / 1.1 A |
| Leistungsabgabe | 19.8 W |
| eClass 11.0 - Klasse | 27040701 |
| UNSPSC 14.0801 - Klasse | 39121004 |
