01227881 WAGO 770-418 3-POL.STECKG.-EINSATZ-STECKER M.
770-418
4045454522896
770-418
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 100 ST |
Bestellschritt | 100 ST |
Beschreibung

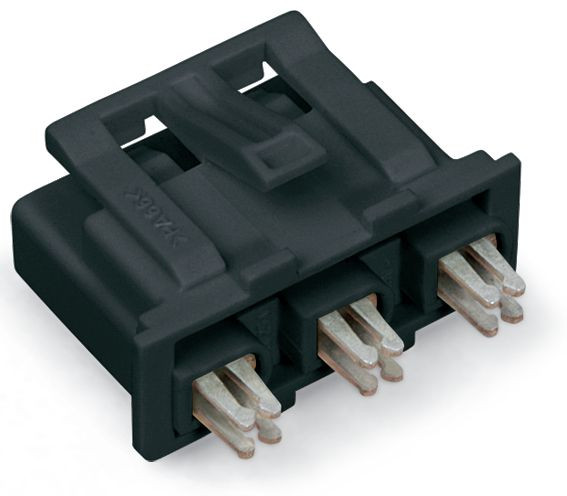

Gerätesteckverbinder; 3-polig; Kod. A; Steckermodul mit Verriegelungsklinke; Kunststoff; schwarz
Stiftleiste WINSTA® MIDI 3-polig
Für Leistung- und Signalübertragung: die Stiftleiste WINSTA® MIDI mit Fehlsteckschutz. Die Installationssteckverbinder mit Federanschlusstechnik glänzen ohne Verschraubung. Sie lassen sich beliebig in einer Vielzahl von Anwendungen ohne Fehler montieren. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt. Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 25 A – damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der verbauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Das spart Zeit und Aufwand.Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
Das WINSTA®-Steckverbindersystem ist perfekt auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit effizienter, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Verriegelungsklinke eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.- Fehlerfreiheit durch Fehlsteckschutz
- vorgefertigte Varianten
- für eine Vielzahl von Anwendungsbereichen
- kundenspezifische Lösungen
- strukturierte und schnelle Elektroinstallation
Merkmale
Schutzart (IP) | IP20 |
Länge | 21 mm |
Breite | 31.1 mm |
Anschlussart | Federzuganschluss |
Polzahl | 3 |
Gehäusefarbe | schwarz |
Werkstoff des Gehäuses | Polyamid (PA) |
Verpackungseinheit | 100 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85366990 |
Ausführung | Stecker |
Halogenfrei | ja |
Höhe | 11.65 mm |
Bemessungsstrom | 25 A |
Bemessungsspannung | 250 V |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Steckrichtung | gerade |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 4 kV |
Durchgangswiderstand | 1 mOhm |
Kontaktmaterial | sonstige |
Gewindeanschlussmaß | kein Gewindeanschluss |
Anzahl der Anschlüsse je Pol | 1 V |
Pol-Kennzeichnung | L, N, PE |
Farbe der Kodierung/Kontakteinsatz | schwarz |
Einbauvariante | Einbauteil/Steckverbindung |
Farbe des separaten Adapterstücks | ohne Adapterstück |
Art der Verriegelung | separat |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Lötstiftlänge | 5 mm |
Brandlast | 0.0275 kWh |
Kurzbeschreibung | Device connector Plug 3-pole black |
