01227821 WAGO 770-2324 BUCHSENT. SNAP-IN KOD.Q 4-P.GRÜ
770-2324
4045454299170
770-2324
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 100 ST |
Bestellschritt | 100 ST |
Beschreibung

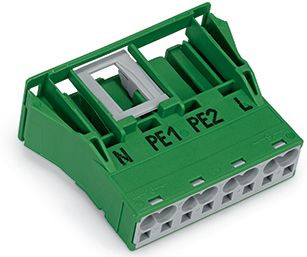

Snap-In-Buchse; 4-polig; Kod. Q; 4,00 mm²; grün
Federleiste/Buchse WINSTA® MIDI Bemessungsstrom 32 A
Erfolgreich Anschlussverbindungen stecken, statt umständlich zu verschrauben: mit der Federleiste/Buchse WINSTA® MIDI mit Verriegelungsklinke. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an verschiedenste Anforderungen im Handumdrehen. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Der Installationssteckverbinder ist für eine Last bis 32 A verwendbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Bei den Snap-In-Varianten sind die Verriegelungsklinken schon ab Werk vormontiert. Der Anschluss des Snap-Ins ist somit kinderleicht, schnell erledigt und zudem besonders sicher verschlossen.Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes – Lösungen von WINSTA® MIDI
Das WINSTA®-Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit schneller, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung reduzieren sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Schutzart IP20 von WAGO.- effektiver Fehlsteckschutz
- vorgefertigte Varianten
- kundenspezifische Lösungen
- strukturierte und schnelle Elektroinstallation
Merkmale
Schutzart (IP) | IP20 |
Länge | 37.5 mm |
Breite | 45.5 mm |
Anschlussart | Federzuganschluss |
Polzahl | 4 |
Gehäusefarbe | grün |
Werkstoff des Gehäuses | Polyamid (PA) |
Verpackungseinheit | 100 |
Gewicht | 0,02 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85369010 |
Ausführung | Buchse |
Halogenfrei | ja |
Höhe | 18.5 mm |
Bemessungsstrom | 32 A |
Bemessungsspannung | 400 V |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Steckrichtung | gerade |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 6 kV |
Durchgangswiderstand | 1 mOhm |
Kontaktmaterial | CuSn |
Gewindeanschlussmaß | kein Gewindeanschluss |
Anzahl der Anschlüsse je Pol | 2 V |
Farbe der Kodierung/Kontakteinsatz | grün |
Einbauvariante | Snap-In/Einschraubteil |
Farbe des separaten Adapterstücks | ohne Adapterstück |
Art der Verriegelung | im Steckverbinder integriert |
Anschlussquerschnitt (feindrähtig) | 0.5 - 4 mm² |
Anschlussquerschnitt (eindrähtig) | 0.5 - 4 mm² |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Brandlast | 0.08306 kWh |
Kurzbeschreibung | Snap-In-Buchse;4-polig;Kod. Q;grün |
