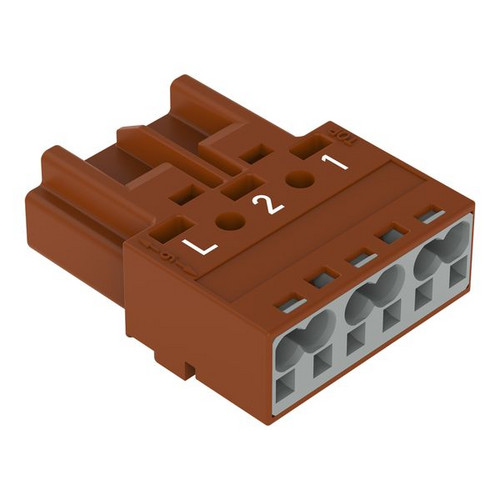

01227788 WAGO 770-1373 STIFTTEIL 3-POL. KOD.S 2-L BRAU
770-1373
4044918254052
770-1373
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 100 ST |
Bestellschritt | 100 ST |
Beschreibung
Stecker; 3-polig; 4,00 mm²; braun
Stiftleiste WINSTA® MIDI mit Fehlsteckschutz
Effizient Anschlussverbindungen stecken, anstatt aufwendig zu verschrauben: mit der Stiftleiste WINSTA® MIDI Kodierung S. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren gänzlich ohne Verschraubung. Sie lassen sich schnell und effizient in einer großen Zahl von Anwendungen ohne Fehler montieren. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Laut der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Lichtschalter und Steckdosen werden mit Hilfe der WINSTA® MIDI-Installationssteckverbinder mit Kodierung S in Braun integriert. Der Installationssteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Flexibilität bei der Elektroinstallation bietet Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährleistet durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die verschiedenen Planungen flexibel gerecht wird.Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.- Fehlerfreiheit durch Fehlsteckschutz
- für Steuerungen in der Automation
- für Wechselstromanwendungen dezentraler Komponenten
- kundenspezifische Lösungen
- komfortable Installation und Inbetriebnahme
Merkmale
Schutzart (IP) | IP20 |
Länge | 37.5 mm |
Breite | 30 mm |
Anschlussart | Federzuganschluss |
Polzahl | 3 |
Werkstoff des Gehäuses | Polyamid (PA) |
Verpackungseinheit | 100 |
Gewicht | 0,01 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85366990 |
Ausführung | Stecker |
Höhe | 12.9 mm |
Bemessungsstrom | 25 A |
Bemessungsspannung | 250 V |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 4 kV |
Durchgangswiderstand | 1 mOhm |
Kontaktmaterial | CuSn |
Anzahl der Anschlüsse je Pol | 2 V |
Farbe der Kodierung/Kontakteinsatz | braun |
Art der Verriegelung | separat |
Anschlussquerschnitt (feindrähtig) | 0.5 - 4 mm² |
Anschlussquerschnitt (eindrähtig) | 0.5 - 4 mm² |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Brandlast | 0.05306 kWh |
Kurzbeschreibung | Stecker;3-polig;braun |
