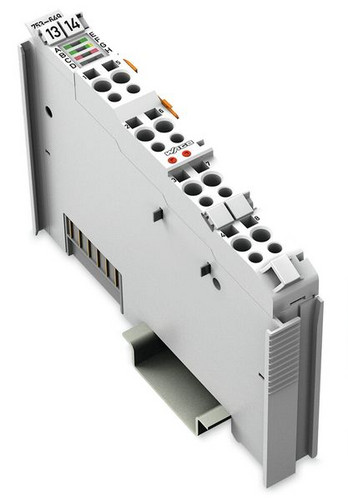

01934591 WAGO 753-649 M-Bus Master
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Das M-Bus-Modul (753-649) dient als M-Bus-Master und ermöglicht eine direkte Anbindung von M-Bus-Slaves an das WAGO-I/O-SYSTEM 750. Ein M-Bus (Meter-Bus) ist ein Feldbus zur Übertragung von Energieverbrauchsdaten, welche von M-Bus-Slaves wie Wärmezählern, Wasserzählern, Elektrozählern und Gaszählern sowie Sensoren und Aktoren jeglicher Art erfasst werden.
Der M-Bus-Master kommuniziert mit den M-Bus-Slaves und bildet die Schnittstelle zwischen dem M-Bus und der verarbeitenden Software. Auf Anfrage liest der M-Bus-Master über die 2-adrige Leitung des M-Busses die Energieverbrauchsdaten aus und übergibt sie zur weiteren Verarbeitung oder Visualisierung an die übergeordnete Steuerung. Anfragen lassen sich alternativ über die SPS mittels IEC-61131-3-Funktionsbausteinen oder über eine PC-Anwendung realisieren.
Die Spannungsversorgung der M-Bus-Slaves erfolgt über den M-Bus-Master. Der Einsatz eines separaten Pegelwandlers ist nicht erforderlich. Die M-Bus-Technologie ist in der technischen Norm EN 13757 definiert, welche die Kommunikationssysteme für Zähler und deren Fernablesung festlegt.
Ein- und mehrfarbige LEDs signalisieren die Betriebsbereitschaft und die störungsfreie Lokalbus-Kommunikation sowie den Zustand der Signalübertragung.
Die M-Bus-Anschlussmodule sind kurzschlussfest ausgeführt.
Merkmale
Schutzart (IP) | IP20 |
Breite | 12 mm |
Verpackungseinheit | 1 |
Gewicht | 0,07 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Höhe | 100 mm |
Tiefe | 69.8 mm |
Spannungsart der Versorgungsspannung | DC |
Tragschienenmontage möglich | ja |
Explosionsschutz-Kategorie für Gas | ohne |
Explosionsschutz-Kategorie für Staub | ohne |
Feldbusanschluss über seperaten Buskoppler möglich | ja |
Versorgungsspannung bei DC | 24 V |
Unterstützt Protokoll für sonstige Bussysteme | ja |
Kurzbeschreibung | M-Bus-Master |
