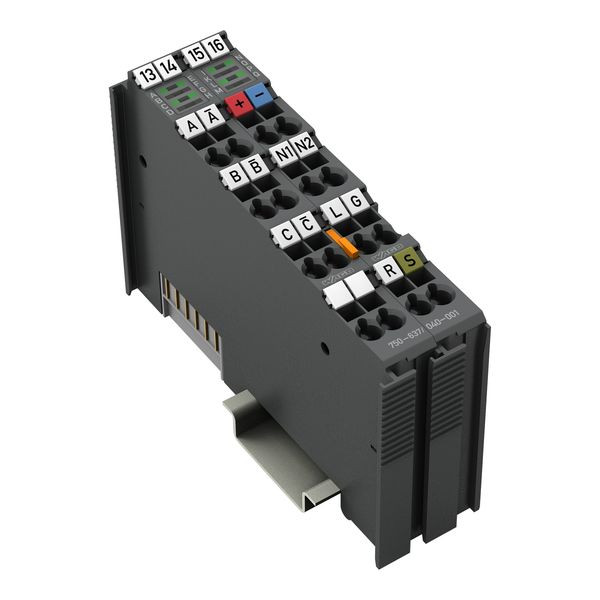

01272691 WAGO 750-637/040-001 Inc. Encoder
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Das Modul stellt ein Interface für beliebige Inkremental-Encoder mit unterschiedlichen Anschlüssen dar.
Ein Zähler mit Quadraturdecoder sowie ein Latch für den Nullimpuls können von der Steuerung gelesen und aktiviert werden. Die Steuerung kann den Zähler setzen. Je nach Betriebsart wird bei positiver Flanke am Eingang „C“ oder „Latch“ der Zählerwert in das Latch-Register übernommen und der Zähler initialisiert.
Die Geschwindigkeit (Inkremente/ms) wird automatisch erfasst und kann alternativ zum Latch-Wert an die Steuerung übertragen werden.
Der Eingang „Gate“ erlaubt das Sperren des Zählers. Der Eingang „Ref“ kann eingesetzt werden, um die Funktion der Nullmarke „C“ zu aktivieren.
Über die Nockenausgänge (N1, N2) signalisiert das Modul, ob der Zählerwert in definierten Fenstern steht. Die Fensterbereiche lassen sich individuell einstellen.
Zur Versorgung benötigen das Modul eine Spannung von DC 24 V. Mit derselben Spannung ist auch der 24V-Geber zu versorgen.
Der Schirmanschluss ist direkt zur Tragschiene geführt.
Das Gerät ist für den Einsatz unter erschwerten Umgebungsbedingungen geeignet:
- stark erweiterter Temperaturbereich
- höhere Spannungsfestigkeit und EMV-Beständigkeit
- höhere Vibrations- und Schockfestigkeit
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 24 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,12 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 100 mm |
| Tiefe | 67.8 mm |
| Spannungsart der Versorgungsspannung | DC |
| Geeignet für Wegerfassung | ja |
| Geeignet für Inkremental-Wert-Erfassung | ja |
| Geeignet für Absolut-Wert-Erfassung | ja |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 24 V |
| Anzahl der Funktionen | 1 |
| Kurzbeschreibung | Inkremental-Encoder-Interface;DC 24 V;Differenzeingang;dunkelgrau |
