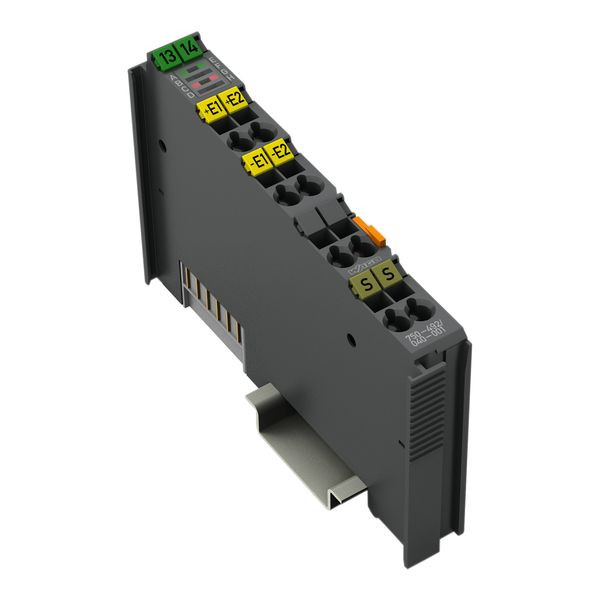

Abbildung ähnlich
01272651 WAGO 750-492/040-001 2AI
750-492/040-001
4055143353625
750-492/040-001
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
2-Kanal-Analogeingang; 4 … 20 mA; Differenzeingang; NAMUR NE 43; Extrem
Das Analogeingangsmodul verarbeitet Differenzsignale der Größe 4 … 20 mA.
Das Eingangssignal wird mit einer Auflösung von 13 Bit übertragen.
Die Kanäle sind untereinander und zur Systemebene galvanisch getrennt.
Zur Spannungsversorgung wird die Systemspannung genutzt.
Der Schirmanschluss ist direkt zur Tragschiene geführt.
- Messwerterfassung: Zeitsynchron innerhalb des Moduls
- Über- /Unterschreitung des Messbereiches: Statusbyte und LED
- Wandlungsmethode: SAR (Successive Approximation Register)
- Betriebsart: Selbstabtastend (Voreinstellung)
- Schutzeinrichtung: Nichtlineare Begrenzung
Das Gerät ist für den Einsatz unter erschwerten Umgebungsbedingungen geeignet:
- stark erweiterter Temperaturbereich
- höhere Spannungsfestigkeit und EMV-Beständigkeit
- höhere Vibrations- und Schockfestigkeit
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 100 mm |
| Tiefe | 67.8 mm |
| Anzahl der analogen Eingänge | 2 |
| Spannungsart der Versorgungsspannung | DC |
| Eingang, Strom | ja |
| Auflösung der Analogeingänge | 13 Bit |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 5 V |
| Kurzbeschreibung | 2-Kanal-Analogeingang;4 … 20 mA;Differenzeingang;dunkelgrau |
