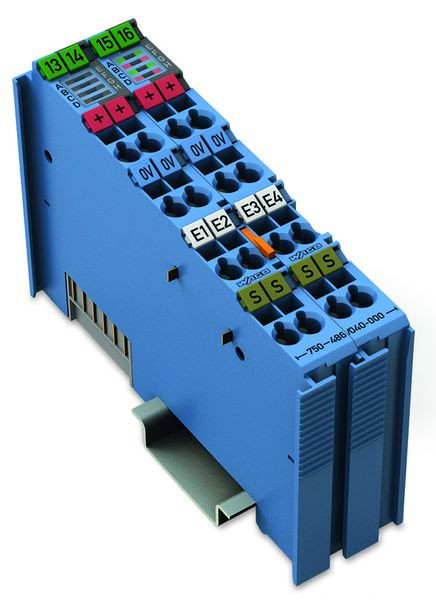

Abbildung ähnlich
01272650 WAGO 750-486/040-000 4AI
750-486/040-000
4055143649520
750-486/040-000
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
4-Kanal-Analogeingang; 0/4 … 20 mA; Eigensicher; Extrem
Das Analogeingangsmodul versorgt die im explosionsgefährdeten Bereich der Zone 0+1 befindlichen eigensicheren Messumformer und verarbeitet deren analoge Messsignale.
Die Installation des WAGO-I/O-SYSTEMs 750 XTR hat dabei entweder in der Zone 2 oder im nichtexplosionsgefährdeten Bereich zu erfolgen.
Die Versorgungsspannung von 24 V wird über die Leistungskontakte eingespeist.
Die Transmitterversorgung ist bedingt kurzschlussfest ausgeführt.
Der Schirmanschluss ist direkt zur Tragschiene geführt.
Anzeigen:
- LED grün (Betriebsbereitschaft Ein/Aus)
- LED rot (Über-/Unterschreitung des Messbereichs, Leitungsbruch, Kurzschluss)
Feld- und Systemebene sind galvanisch getrennt.
Das Gerät ist für den Einsatz unter erschwerten Umgebungsbedingungen geeignet:
- stark erweiterter Temperaturbereich
- höhere Spannungsfestigkeit und EMV-Beständigkeit
- höhere Vibrations- und Schockfestigkeit
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 24 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,1 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 100 mm |
| Tiefe | 67.8 mm |
| Anzahl der analogen Ausgänge | 4 |
| Spannungsart der Versorgungsspannung | DC |
| Eingang, Strom | ja |
| Auflösung der Analogeingänge | 12 Bit |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Zugehöriges Betriebsmittel (Ex ia) | ja |
| Zugehöriges Betriebsmittel (Ex ib) | ja |
| Versorgungsspannung bei DC | 24 V |
| Kurzbeschreibung | 4-Kanal-Analogeingang;0/4 … 20 mA;Eigensicher;blau |
