Beschreibung

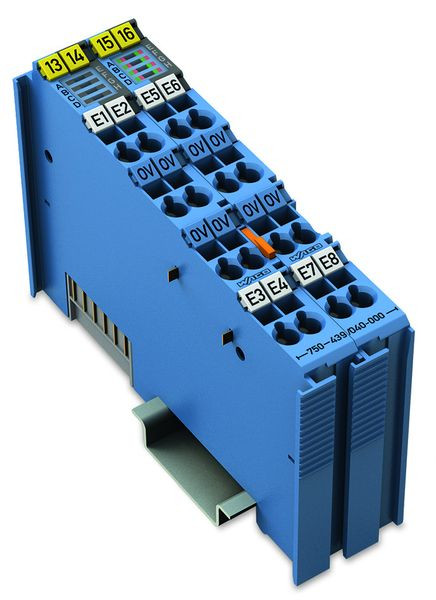

Das Digitaleingangsmodul erfasst binäre Signale von Sensoren, die im explosionsgefährdeten Bereich der Zone 0+1 eingesetzt werden und ermöglicht eine kanalweise Kurzschluss- und Drahtbruchdiagnose. Es können NAMUR-Sensoren, Optokoppler, mechanische Kontakte (LED-Diagnosen über „Control Byte“ ausschaltbar) oder andere Betätigungselemente eigensicher angeschlossen werden.
Die Installation des WAGO I/O Systems 750 XTR hat dabei entweder in der Zone 2 oder im nichtexplosionsgefährdeten Bereich zu erfolgen. Die Spannungsversorgung des Sensors wird durch eine kurzschlussfeste 8,2V-Spannungsquelle sichergestellt.
Anzeigen:
- LED grün (Signalzustand „Ein“)
- LED rot (Kurzschluss)
- LED rot, blinkend (Drahtbruch)
Feld- und Systemebene sind galvanisch getrennt.
Das Gerät ist für den Einsatz unter erschwerten Umgebungsbedingungen geeignet:
- stark erweiterter Temperaturbereich
- höhere Spannungsfestigkeit und EMV-Beständigkeit
- höhere Vibrations- und Schockfestigkeit
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 24 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 95 |
| Gewicht | 0,09 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 100 mm |
| Tiefe | 67.8 mm |
| Eingangsstrom bei Signal 1 | 2.1 mA |
| Anzahl der digitalen Eingänge | 8 |
| Verzögerungszeit bei Signalwechsel | 3 ms |
| Spannungsart der Versorgungsspannung | DC |
| Art der Eingangsspannung | DC |
| Art des Digitalausgangs | sonstige |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Zugehöriges Betriebsmittel (Ex ia) | ja |
| Zugehöriges Betriebsmittel (Ex ib) | ja |
| Versorgungsspannung bei DC | 24 V |
| Zulässige Spannung am Eingang | 8.2 V |
| Kurzbeschreibung | 8-Kanal-Digitaleingang,NAMUR,Eigensicher,blau |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242604 |
| UNSPSC 14.0801 - Klasse | 32151701 |
