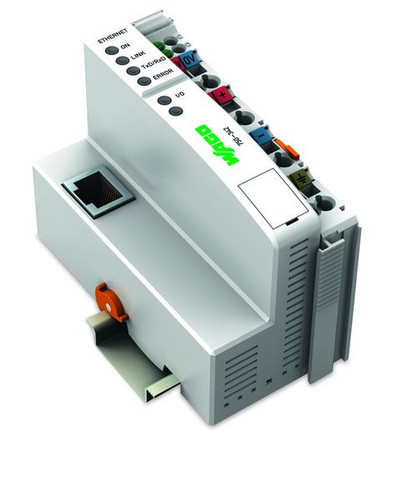

01906386 WAGO 750-342 ETHERNET
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Feldbuskoppler ETHERNET; 1. Generation
Der ETHERNET-TCP/IP-Feldbuskoppler unterstützt eine Reihe von Netzwerkprotokollen, um Prozessdaten über ETHERNET TCP/IP zu versenden. Durch die Einhaltung der aus der IT-Welt bekannten Standards ist eine problemlose Anbindung an vorhandene lokale und globale (LAN, Internet) Netze möglich.
Durch die Verwendung von ETHERNET als Feldbus wird eine durchgängige Datenübertragung zwischen Fabrik und Büro geschaffen. Weiterhin bietet der ETHERNET-TCP/IP-Feldbuskoppler die Möglichkeit zur Fernwartung, d.h. es können Prozesse standortunabhängig gesteuert bzw. überwacht werden.
Der Prozessdatenaustausch findet mit Hilfe des MODBUS/TCP-Protokolls statt. Hierbei erstellt der Buskoppler beim Anlauf automatisch, anhand der gesteckten Busklemmen, ein lokales Prozessabbild.
Die im Feldbuskoppler gespeicherten HTML-Seiten dienen dazu, Informationen über die Konfiguration, Status und E-/A-Daten des ETHERNET-TCP/IP-Feldbuskopplers auszulesen. Hierzu wird ein üblicher Web-Browser benötigt.
Die dynamische Konfiguration der IP-Adressen über einen BootP-Server bietet dem Anwender eine flexible und einfache Gestaltung seines Netzwerkes.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 50.5 mm |
| Verpackungseinheit | 1 |
| Statistische Warennummer | 84733080 |
| Höhe | 100 mm |
| Tiefe | 71.1 mm |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Art der Eingangsspannung | DC |
| Anzahl der Steckplätze | 1 |
| Mit steckbaren Baugruppen, digitale E/A | ja |
| Mit steckbaren Baugruppen, analoge E/A | ja |
| Mit steckbaren Baugruppen, Kommunikationsmodule | ja |
| Mit steckbaren Baugruppen, Funktions- u. Technologie-Module | ja |
| Mit steckbaren Baugruppen, Zentralmodule | ja |
| Mit steckbaren Baugruppen, sonstige | ja |
| Mit Potenzialtrennung | ja |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Mit Buskoppler für modularen Stationsaufbau | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Systemkomponente | ja |
| Eingangsspannung bei DC | 24 V |
| Max. Eingangsstrom bei DC | 0.5 A |
| Unterstützt Protokoll für MODBUS | ja |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Kurzbeschreibung | FC ETHERNET G1 |
