Beschreibung

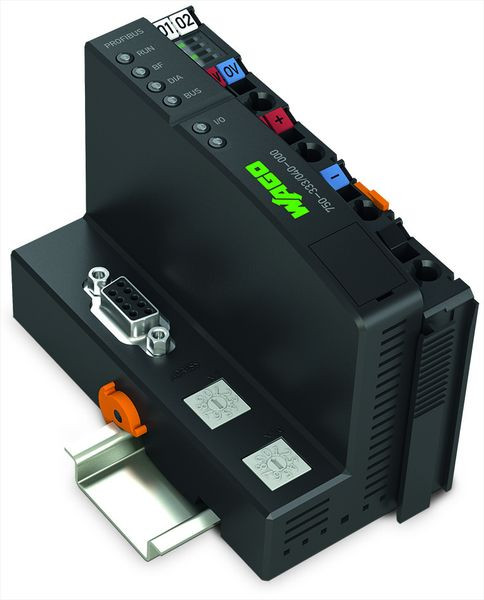

Der Feldbuskoppler 750-333 bildet die Peripheriedaten aller Busklemmen de WAGO-I/O-SYSTEMs auf PROFIBUS DP ab.
Der Buskoppler ermittelt in der Initialisierungsphase den physikalischen Aufbau des Knotens und erstellt daraus das Prozessabbild aller Ein- und Ausgänge. Busklemmen mit einer Bitbreite kleiner 8 können zur Optimierung des Adressraumes in jeweils einem Byte zusammengefasst werden.
Weiterhin besteht die Möglichkeit, projektierte Busklemmen zu deaktivieren. Dadurch kann der physikalische Aufbau des Knotens bezüglich seiner Peripheriesignale individuell gestaltet werden, ohne einen Eingriff in eine bereits vorhandene Steuerapplikation vorzunehmen.
Das Diagnosekonzept basiert auf der kennungs- und kanalbezogenen Diagnose gemäß EN 50170. Somit entfällt die Programmierung von Modulen zur Auswertung von herstellerspezifischen Diagnoseinformationen.
Das Gerät ist für den Einsatz unter erschwerten Umgebungsbedingungen geeignet:
- stark erweiterter Temperaturbereich
- höhere Spannungsfestigkeit und EMV-Beständigkeit (je nach Einsatzbereich ist ggf. ein Filtermodul mit einzuplanen, siehe XTR Systemhandbuch)
- höhere Vibrations- und Schockfestigkeit
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 51 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,18 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85176200 |
| Höhe | 100 mm |
| Tiefe | 71.1 mm |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Art der Eingangsspannung | DC |
| Anzahl der Steckplätze | 1 |
| Mit steckbaren Baugruppen, digitale E/A | ja |
| Mit steckbaren Baugruppen, analoge E/A | ja |
| Mit steckbaren Baugruppen, Kommunikationsmodule | ja |
| Mit steckbaren Baugruppen, Funktions- u. Technologie-Module | ja |
| Mit steckbaren Baugruppen, Zentralmodule | ja |
| Mit steckbaren Baugruppen, sonstige | ja |
| Mit Potenzialtrennung | ja |
| Mit integrierter Stromversorgung | ja |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Mit Buskoppler für modularen Stationsaufbau | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Systemkomponente | ja |
| Eingangsspannung bei DC | 24 V |
| Max. Eingangsstrom bei DC | 0.5 A |
| Unterstützt Protokoll für PROFIBUS | ja |
| Kurzbeschreibung | FC PROFIBUS G2 12MBd XTR |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242607 |
| UNSPSC 14.0801 - Klasse | 32151705 |
