Abbildung ähnlich
WAGO

01272617 WAGO 750-325 FC CC-Link

750-325 4055143597449 750-325
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

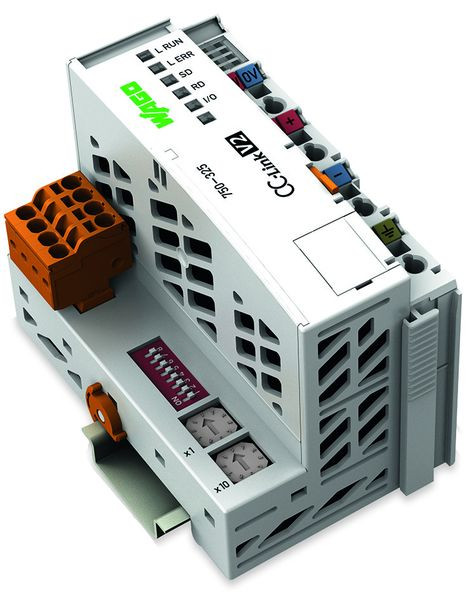

Feldbuskoppler CC-Link

Dieser Feldbuskoppler verbindet das WAGO-I/O-SYSTEM als Slave mit dem CC-Link-Feldbus. Der Feldbuskoppler unterstützt die CC-Link- Protokollversionen V1.1. und V2.0.

Der Buskoppler erkennt alle gesteckten I/O-Module und erstellt daraus ein lokales Prozessabbild. Hierbei kann es sich um eine gemischte Anordnung von analogen (Datenaustausch wortweise) und digitalen (Datenaustausch bitweise) Modulen handeln.

Über den CC-Link-Feldbus wird das Abbild in den Speicher der verantwortlichen Steuerung eingeblendet.

Das lokale Prozessabbild wird in einen Eingangs- und Ausgangsdatenbereich unterteilt. Die Prozessdaten können über das CC-Link-Protokoll eingelesen und in einer Steuerung weiterverarbeitet werden. Die Prozessausgangsdaten werden über das CC-Link-Protokoll ausgegeben.

Die Daten der analogen Module werden in der Reihenfolge ihrer Position nach dem Buskoppler in dem automatisch erstellten Prozessabbild abgelegt.

Die Bits der digitalen Module werden zu Bytes zusammengefügt und den analogen Daten angehängt. Ist die Anzahl der digitalen E/A größer als 8 Bit, beginnt der Koppler automatisch ein weiteres Byte.

Merkmale

Schutzart (IP) IP24
Breite 61.5 mm
Verpackungseinheit 1
Gewicht 0,15
Gewichtseinheit KG
Gewichtbezugsmenge 1
Höhe 100 mm
Tiefe 71.9 mm
Anzahl der HW-Schnittstellen sonstige 1
Art der Eingangsspannung DC
Anzahl der Steckplätze 1
Mit steckbaren Baugruppen, digitale E/A ja
Mit steckbaren Baugruppen, analoge E/A ja
Mit steckbaren Baugruppen, Kommunikationsmodule ja
Mit steckbaren Baugruppen, Funktions- u. Technologie-Module ja
Mit steckbaren Baugruppen, Zentralmodule ja
Mit steckbaren Baugruppen, sonstige ja
Mit Potenzialtrennung ja
Mit integrierter Stromversorgung ja
Ausführung des elektrischen Anschlusses Federzuganschluss
Tragschienenmontage möglich ja
Mit Buskoppler für modularen Stationsaufbau ja
Explosionsschutz-Kategorie für Gas ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub ATEX Staub-Ex-Schutz, Kat. 3D
Systemkomponente ja
Eingangsspannung bei DC 24 V
Max. Eingangsstrom bei DC 0.6 A
Unterstützt Protokoll für sonstige Bussysteme ja
Kurzbeschreibung Feldbuskoppler CC-Link
