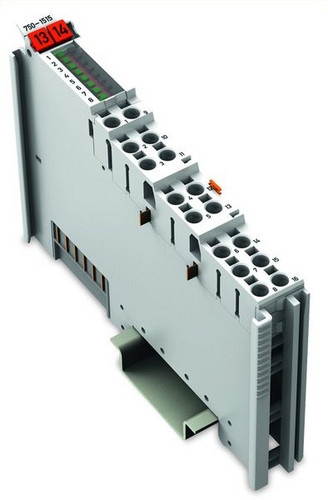

WAGO 750-1515 8DO 24V DC 0.5A/ 2-wire

750-1515 4050821085584 750-1515
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
152 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

8-Kanal-Digitalausgang; DC 24 V; 0,5 A; 2-Leiter-Anschluss

Das Digitalausgangsmodul verfügt bei nur 12 mm Baubreite über 8 Kanäle in 2-Leiter-Anschlusstechnik.

Es gibt binäre Steuersignale aus dem Automatisierungsgerät an die angeschlossenen Aktoren (z. B. Magnetventile, Schütze, Geber, Relais oder andere elektrische Lasten) aus.

Das Modul besitzt Push-in CAGE CLAMP®-Anschlüsse und ermöglicht so das direkte Stecken von eindrähtigen Leitern.

Der Signalzustand jedes Kanals wird mit einer grünen Status-LED angezeigt.

Feld- und Systemebene sind galvanisch voneinander getrennt.

Zum Öffnen der Push-in CAGE CLAMP®-Anschlüsse wird ein Betätigungswerkzeug mit 2,5mm-Klinge benötigt (210-719).

Merkmale

Schutzart (IP) IP20
Breite 12 mm
Verpackungseinheit 1
Verpackungseinheit 152
Gewicht 0,05
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85371099
Höhe 100 mm
Tiefe 69 mm
Anzahl der digitalen Ausgänge 8
Spannungsart der Versorgungsspannung DC
Ausgangsstrom 0.5 A
Art des Digitalausgangs sonstige
Ausführung des elektrischen Anschlusses Federzuganschluss
Tragschienenmontage möglich ja
Explosionsschutz-Kategorie für Gas ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub ATEX Staub-Ex-Schutz, Kat. 3D
Feldbusanschluss über seperaten Buskoppler möglich ja
Systemkomponente ja
Versorgungsspannung bei DC 24 V
Zulässige Spannung am Ausgang 24 V
Art der Ausgangsspannung DC
Kurzbeschreibung 8-Kanal-Digitalausgang,DC 24 V,0,5 A
Performance Level nach EN ISO 13849-1 ohne
SIL nach IEC 61508 ohne
Zertifiziert für UL-Gefahrenbereich Klasse I ja
Zertifiziert für UL-Gefahrenbereich Division 1 ja
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) ja
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) ja
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) ja
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) ja
eClass 11.0 - Klasse 27242604
UNSPSC 14.0801 - Klasse 32151701
