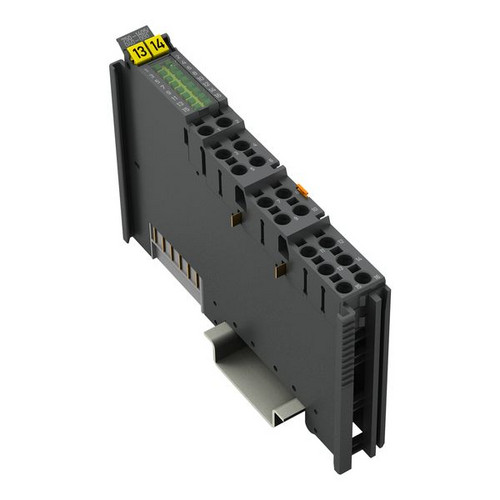

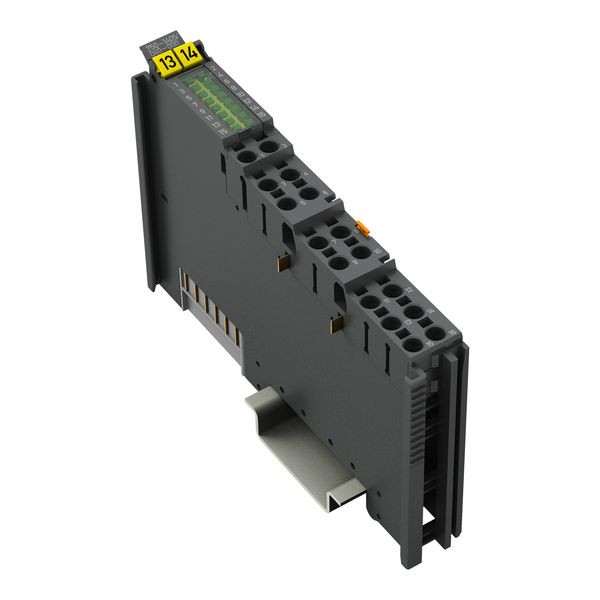

Abbildung ähnlich
WAGO

01272609 WAGO 750-1405/040-000 16DI

750-1405/040-000 4050821460206 750-1405/040-000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

16-Kanal-Digitaleingang; DC 24 V; 3 ms; Extrem

Das Digitaleingangsmodul verfügt bei nur 12 mm Baubreite über 16 Kanäle.

Es erfasst binäre Steuersignale aus dem Feldbereich, z. B. von Sensoren, Gebern, Schaltern oder Näherungsschaltern.

Das Modul besitzt Push-in CAGE CLAMP®-Anschlüsse und ermöglicht so das direkte Stecken von eindrähtigen Leitern.

Jedem Eingangskanal ist zur Störunterdrückung ein RC-Filter mit einer Zeitkonstanten von 3,0 ms vorgeschaltet.

Der Signalzustand jedes Kanals wird mit einer grünen Status-LED angezeigt.

Feld- und Systemebene sind galvanisch voneinander getrennt.

Zum Öffnen der Push-in CAGE CLAMP®-Anschlüsse wird ein Betätigungswerkzeug mit 2,5mm-Klinge benötigt (210-719).

Das Gerät ist für den Einsatz unter erschwerten Umgebungsbedingungen geeignet:

  • stark erweiterter Temperaturbereich
  • höhere Spannungsfestigkeit und EMV-Beständigkeit
  • höhere Vibrations- und Schockfestigkeit

Merkmale

Schutzart (IP) IP20
Breite 12 mm
Verpackungseinheit 1
Gewicht 0,05
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85389099
Höhe 100 mm
Tiefe 69 mm
Eingangsstrom bei Signal 1 2.3 mA
Anzahl der digitalen Eingänge 16
Verzögerungszeit bei Signalwechsel 3 ms
Spannungsart der Versorgungsspannung DC
Art der Eingangsspannung DC
Art des Digitalausgangs ohne
Ausführung des elektrischen Anschlusses Federzuganschluss
Tragschienenmontage möglich ja
Explosionsschutz-Kategorie für Gas ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub ATEX Staub-Ex-Schutz, Kat. 3D
Feldbusanschluss über seperaten Buskoppler möglich ja
Systemkomponente ja
Versorgungsspannung bei DC 24 V
Zulässige Spannung am Eingang -3 - 30 V
Kurzbeschreibung 16DI 24 VDC 3ms XTR
