Beschreibung

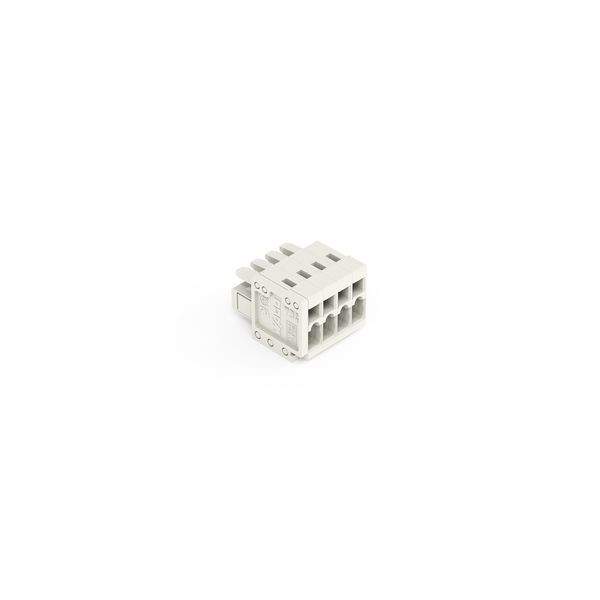

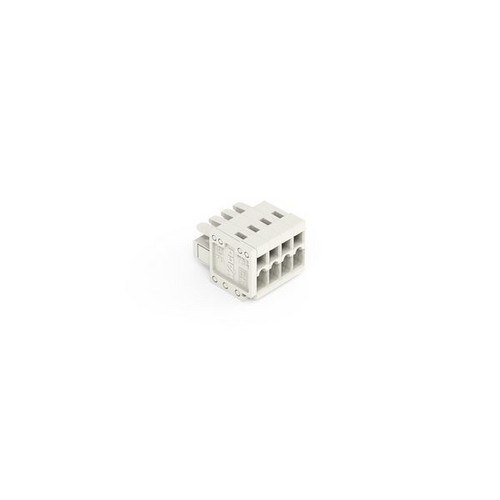

1-Leiter-Federleiste; CAGE CLAMP®; 1,5 mm²; Rastermaß 3,5 mm; 4-polig; 100% fehlsteckgeschützt; lichtgrau
Federleiste/Buchse Serie 734 mit Betätigungswerkzeug
Die Federleiste/Buchse (Artikelnummer 734-104) bietet eine ordentliche Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierlänge zwischen 6 und 7 mm . Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (16,2 x 13,4 x 18,6) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 1,5 mm² geeignet.CAGE CLAMP® – der Industriestandard für Anschluss- und Verbindungstechnik
Die Oberfläche der Kontakte ist aus Zinn. Für diese Federleiste/Buchse erfolgt die Betätigung per Betätigungswerkzeug. Das MCS – "Multi Connection System" von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten.- sichere und schnelle Montage
- Betätigung über Betätigungswerkzeug
- Rastermaß: 3,5 mm
- Kompakte Baugrößen
- ermöglicht eine vereinfachte Verdrahtung
Merkmale
| Polzahl | 4 |
| Gehäusefarbe | grau |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 100 |
| Verpackungseinheit | 1000 |
| Gewicht | 3,2 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Bemessungsspannung | 160 V |
| Kontaktausführung | Buchse |
| Betriebstemperatur | -60 - 100 °C |
| Bemessungsstoßspannung | 2.5 kV |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschließbare Kabeltype | Rundkabel |
| Rastermaß der Anschlüsse | 3.5 mm |
| Anzahl der Steckkontaktreihen | 1 |
| Rastermaß der Kontakte | 3.5 mm |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 1.5 mm² |
| Schutzart (IP), montiert | IP20 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Werkstoff des Kontaktes | sonstige Kupferlegierungen |
| Winkel Kontakt/Leiteranschluss | 180° (horizontal) |
| Bemessungsstrom In | 10 A |
| Verbindungsart | Leiterplatte zu Kabel |
| Beschichtung Gehäuse | unbeschichtet |
| Kurzbeschreibung | Female connector 4-pole Pin spacing 3.5 mm / 0.138 in light gray |
| eClass 11.0 - Klasse | 27460202 |
| UNSPSC 14.0801 - Klasse | 39121400 |
