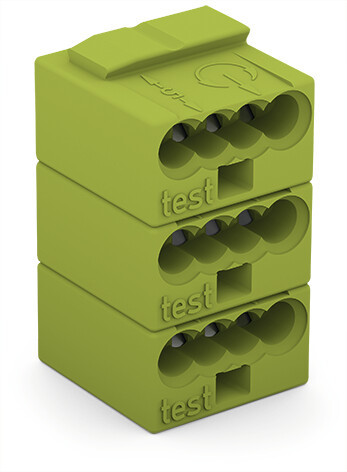

Artikelbild
Abbildung ähnlich
WAGO

01240318
WAGO 243-742 Buchsenklemmenleiste

243-742 4044918441841 243-742
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen
2.100 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

4-Leiter-Federleiste; PUSH WIRE®; Ø 0,8 mm; Rastermaß 5,75 mm; 2-polig; für Einzellötstifte; hellgrün

Steckbare Leiterplattenklemme Serie 243 mit 0 ° Leitereinführung zur Platine

Bei Steckbare Leiterplattenklemme mit der Artikelnummer 243-742 ist eine ordentliche Elektroinstallation das Hauptaugenmerk. Für den Leiteranschluss werden bei Steckbare Leiterplattenklemme Abisolierlängen von 5 bis 6 mm  benötigt. Dieses Produkt verwendet die PUSH WIRE®-Technologie. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um dadurch die Federkraft zu überwinden und so den Leiter leichter zu klemmen. Die Abmessungen betragen in Breite x Höhe x Tiefe (11,5 x 10 x 10,5) mm. Steckbare Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 1 mm² geeignet. Die Kontaktoberfläche ist aus Zinn.

Merkmale

Gehäusefarbe sonstige
Verpackungseinheit 2100
Verpackungseinheit 50
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 10 mm
Bemessungsspannung 320 V
Betriebstemperatur -60 - 105 °C
Befestigungsart löten
Anzahl der Etagen 1
Bemessungsstoßspannung 4 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Anschlussart Leiter Steckklemmanschluss
Anschlussart Leiterplatte Lötanschluss
Durchmesser des Anschlusspins 1 mm
Länge des Pins 4.5 mm
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 5.75 mm
Art der Banderolierung ohne
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 1 mm²
Werkstoff des Isolierkörpers Thermoplast
Winkel Leiterplatte/Leiteranschluss 0°/180° (horizontal)
Art der Leiterplattenbefestigung Anschlusskontakt
Bemessungsstrom In 6 A
Anzahl der elektrischen Anschlüsse 4
Kurzbeschreibung PCB connector strip with test port 2-pole light green
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
