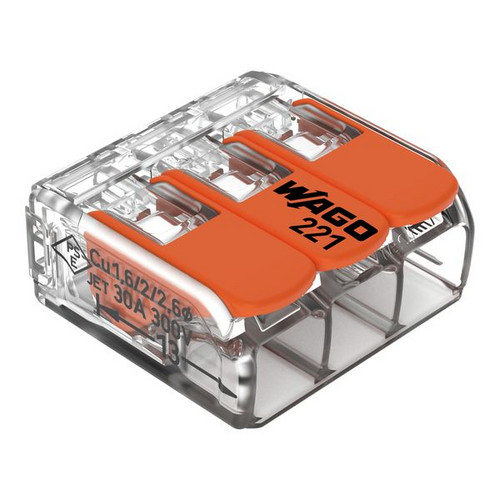

Abbildung ähnlich
WAGO

01256499
WAGO 221-613 COMPACT-VERBINDUNGSKLEMME

221-613 4055143715416 221-613
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

30 ST Menge übernehmen
300 ST Menge übernehmen
52.800 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 30 ST
Bestellschritt 30 ST

Beschreibung

Verbindungsklemme mit Hebeln; für alle Leiterarten; max. 6 mm²; 3 Leiter; Gehäusefarbe transparent; Umgebungstemperatur max. 85 °C (T85); 6,00 mm²; transparent

Verbindungsklemme mit Hebeln Serie 221, transparent

Die Verbindungsklemme mit Hebeln hat die Artikelnummer 221-613 und ermöglicht eine schnelle und sichere Verbindung. Von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes: Die Verbindung verschiedener Leiterarten übernimmt die praktische Verbindungsklemme der Serie 221 schnell und sicher. Bei dieser Verbindungsklemme mit Hebeln ist für den Leiteranschluss eine Abisolierlänge im Bereich von mindestens 12 bis 14 mm  erforderlich. Diese Verbindungsklemme mit einer Bemessungsspannung von 450 V findet Verwendung bei elektrischen Strömen bis 41 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Bei diesem Produkt wird die CAGE CLAMP®-Technologie genutzt. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Abmessungen (22,9 x 10,1 x 21,1) mm. Diese Verbindungsklemme mit Hebeln ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 6 mm² geeignet.

Einfache Betätigung dank Hebel!

Die Verbindungsklemme mit Hebel aus der Serie 221 besticht durch ihr innovatives Design für verschiedene Leitungsquerschnitte. Die WAGO-Klemme mit Hebel ist dadurch ein unverwechselbares Markenzeichnen in der elektrischen Verbindungstechnik. Die flachen Hebel, die sich nahtlos in den Grundkörper der 221 einfügen, wirken im geschlossenen Zustand wie aus einem Guss und sind sauber in jedem Gehäuse zu positionieren ohne störende Kanten. Durch die breite Bauform der einzelnen Hebelglieder, sind diese perfekt werkzeuglos zu betätigen für komfortables Verbinden der Leiter. Das transparante Gehäuse zeigt die robuste Technik und ermöglicht die sofortige Sichtkontrolle für den normativ korrekten Kontakt eindrähtiger, mehrdrähtiger und feindrähtiger Leiter. Die Klaviaturoptik der Hebel stellt eine perfekte Kombination der funktionellen und ästhetischen Verbindungstechnik "Made by WAGO" dar.
  • einbaufertig, sofort nutzbar
  • Für jede Verdrahtungsaufgabe die richtige Klemme
  • Betätigung über Hebel

Merkmale

Verpackungseinheit 30
Verpackungseinheit 52800
Verpackungseinheit 300
Gewicht 4
Gewichtseinheit G
Gewichtbezugsmenge 1
Nennstrom 41 A
Nennspannung 450 V
Geeignet für mehrdrahtige Leiter ja
Geeignet für flexible Leiter ja
Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse 0.5 - 4 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) 0.5 - 6 mm²
Farbe orange
Transparent ja
Kurzbeschreibung COMPACT Splicing Connectors 3-conductor connector with operating levers transparent
eClass 11.0 - Klasse 27141104
UNSPSC 14.0801 - Klasse 39121400
