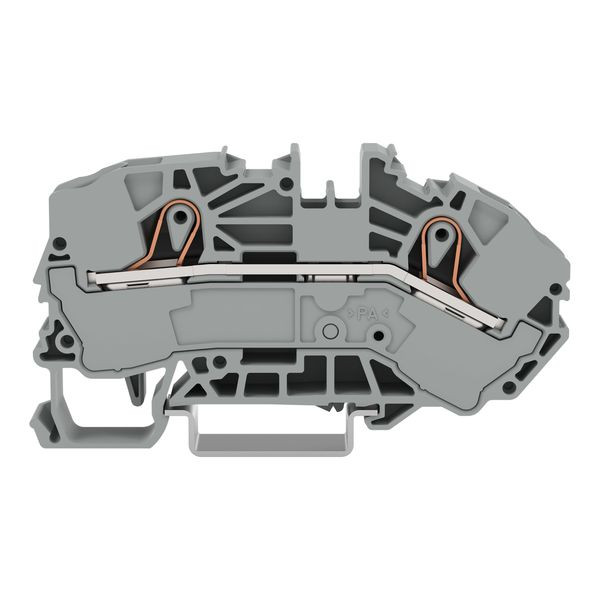

Abbildung ähnlich
01220041 WAGO 2016-7601 TOPJOB S 2L-DG-KL.42GRAD 16QMM
2016-7601
4045454725082
2016-7601
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 20 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Serie 2016
0,5-16 (25 "f") mm2, 76 A, Klemmenbreite 12 mm, Mitten-/Seitliche Beschriftung, CAGE CLAMP®S-Anschluss, abgewinkelte Bauform, 800 V / 8 kV / 3
Brücker siehe TOPJOB®S Durchgangsklemmen Serie 2016 2-Leiter-Verteilereinspeiseklemme; 16 mm²; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 16,00 mm²; grau
0,5-16 (25 "f") mm2, 76 A, Klemmenbreite 12 mm, Mitten-/Seitliche Beschriftung, CAGE CLAMP®S-Anschluss, abgewinkelte Bauform, 800 V / 8 kV / 3
Brücker siehe TOPJOB®S Durchgangsklemmen Serie 2016 2-Leiter-Verteilereinspeiseklemme; 16 mm²; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 16,00 mm²; grau
Merkmale
| Breite | 12 mm |
| Verpackungseinheit | 20 |
| Gewicht | 0,02 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Montageart | Hutschiene TH35 |
| Farbe | grau |
| Bemessungsspannung | 800 V |
| Betriebstemperatur | 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.25 - 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 25 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 76 A |
| Höhe | 85.7 mm |
| Tiefe | 40.8 mm |
| Kurzbeschreibung | 2-cond. supply tbs for distr. boxes gray |
Weitere Empfehlungen für Sie:
auf Anfrage
je
1 ST
Merkmale
| Breite | 5.2 mm |
| Verpackungseinheit | 50 |
| Montageart | Hutschiene TH35 |
| Bemessungsspannung | 250 V |
| Betriebstemperatur | 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Potenziale | 3 |
| Grundfarbe | grau |
| Mit PE-Funktion | ja |
| Mit N-Trennschlitten | ja |
| N-Funktion möglich | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 2.5 mm² |
| Bemessungsstrom In | 32 A |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 4 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Höhe | 96 mm |
| Tiefe | 42.3 mm |
| Kurzbeschreibung | Multilevel installation tb with N-disconnect slide link NT/L/PE gray |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 50 ST | Menge übernehmen |
01220044
WAGO 2016-7714 1-L N-TRENNKLEMME 16QMM
01220044
2016-7714
keine Verfügbarkeitsinformationen
auf Anfrage
je
100 ST
Merkmale
| Breite | 12 mm |
| Verpackungseinheit | 20 |
| Montageart | Hutschiene TH35 |
| Farbe | blau |
| Bemessungsspannung | 250 V |
| Anzahl der Klemmstellen | 1 |
| Betriebstemperatur | 105 °C |
| Anschlussplatte erforderlich | ja |
| Geeignet für N-Sammelschiene | 3x10 mm |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 16 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 16 mm² |
| Bemessungsstrom In | 76 A |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Höhe | 99.7 mm |
| Tiefe | 40.8 mm |
| Kurzbeschreibung | 1-Leiter-N-Trennklemme;16 mm²;Push-in CAGE CLAMP®;blau |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 20 ST | Menge übernehmen |
01220043
WAGO 2016-7607 TOPJOB S 2L-PE-KL.42GRAD 16QMM
01220043
2016-7607
keine Verfügbarkeitsinformationen
auf Anfrage
je
100 ST
Merkmale
| Breite | 12 mm |
| Verpackungseinheit | 20 |
| Montageart | Hutschiene TH35 |
| Farbe | grün/gelb |
| Betriebstemperatur | 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| PEN-Funktion möglich | ja |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 16 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 16 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 25 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Höhe | 85.7 mm |
| Tiefe | 40.8 mm |
| Kurzbeschreibung | 2-Leiter-Schutzleiterklemme;16 mm²;seitliche und mittige Beschriftung;grün-gelb |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 20 ST | Menge übernehmen |
01220042
WAGO 2016-7604 TOPJOB S 2L-DG-KL.42GRAD 16QMM
01220042
2016-7604
keine Verfügbarkeitsinformationen
auf Anfrage
je
100 ST
Merkmale
| Breite | 12 mm |
| Verpackungseinheit | 20 |
| Montageart | Hutschiene TH35 |
| Farbe | blau |
| Bemessungsspannung | 800 V |
| Betriebstemperatur | 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.25 - 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 25 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 76 A |
| Höhe | 85.7 mm |
| Tiefe | 40.8 mm |
| Kurzbeschreibung | 2-Leiter-Verteilereinspeiseklemme;16 mm²;seitliche und mittige Beschriftung;blau |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 20 ST | Menge übernehmen |
01220075
WAGO 2016-7692 TOPJOB S ABSCHLUßPLATTE ORANGE
01220075
2016-7692
keine Verfügbarkeitsinformationen
auf Anfrage
je
100 ST
Merkmale
| Verpackungseinheit | 100 |
| Farbe | orange |
| Stärke | 1 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Rastbar | ja |
| Ausführung Abschlussplatte | ja |
| Kurzbeschreibung | End and intermediate plate 1 mm thick orange |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 100 ST | Menge übernehmen |
