auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
| 450 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
direktes Stecken (CAGE CLAMP®S-Anschluss) der eindrähtigen Leiter der Stromkreis-Verdrahtung in Kleinverteilern, maximaler Anschlussraum unter der Normverteiler-Abdeckung, N-Trennklemmen, Durchgangsklemmen sowie Doppelstock- und Dreistockklemmen mit Direktstecktechnik im Querschnittsbereich bis 16 mm² komplettieren das TOPJOB®S Programm
TOPJOP®S Installations-Etagenklemmen Serie 2003
0,25-2,5 (4) mm², Klemmenbreite 5,2 mm
Aderendhülse mit Kunststoffkragen 12 mm
250 V / 4 kV / 3 Potenzial-Masse, 400 V / 6 kV / 3 Potenzial-Potenzial, 32 A
Brücker siehe TOPJOB®S Reihenklemmen Serie 2002 Installationsetagenklemme; mit Betätigungsöffnung; 2,5 mm²; L/L; Push-in CAGE CLAMP®; 2,50 mm²; grau
TOPJOP®S Installations-Etagenklemmen Serie 2003
0,25-2,5 (4) mm², Klemmenbreite 5,2 mm
Aderendhülse mit Kunststoffkragen 12 mm
250 V / 4 kV / 3 Potenzial-Masse, 400 V / 6 kV / 3 Potenzial-Potenzial, 32 A
Brücker siehe TOPJOB®S Reihenklemmen Serie 2002 Installationsetagenklemme; mit Betätigungsöffnung; 2,5 mm²; L/L; Push-in CAGE CLAMP®; 2,50 mm²; grau

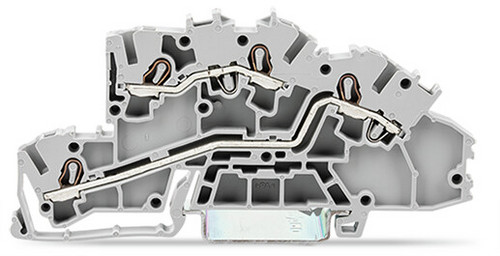

Installationsetagenklemme Serie 2003 mit Betätigungswerkzeug
Bei dieser Installationsetagenklemme (Artikelnummer 2003-7642) steht ein einfacher und sicherer Anschluss im Vordergrund. Für den Leiteranschluss werden bei dieser Installationsetagenklemme Abisolierlängen von mindestens 10 bis 12 mm benötigt. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Tragen. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart ist die Installationsetagenklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet.- L/L in einer Klemme
- Zwei Anschlussstellen
- Für jede Verdrahtungsaufgabe die richtige Klemme
- Einbaufertig
- Betätigung über Betätigungswerkzeug
Merkmale
| Breite | 5.2 mm |
| Verpackungseinheit | 450 |
| Verpackungseinheit | 50 |
| Gewicht | 0,01 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Montageart | Hutschiene TH35 |
| Bemessungsspannung | 400 V |
| Betriebstemperatur | -60 - 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Potenziale | 2 |
| Grundfarbe | grau |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 2.5 mm² |
| Bemessungsstrom In | 32 A |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 4 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Höhe | 96 mm |
| Tiefe | 42.3 mm |
| Kurzbeschreibung | Installationsetagenklemme, mit Betätigungsöffnung, 2,5 mm², grau |
| eClass 11.0 - Klasse | 27141125 |
| UNSPSC 14.0801 - Klasse | 39121410 |
