22433027 TRITON RFA-12-A95-CAX-A17 19ZWandverteiler 12HE
RFA-12-A95-CAX-A17
8595105091708
RFA-12-A95-CAX-A17
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

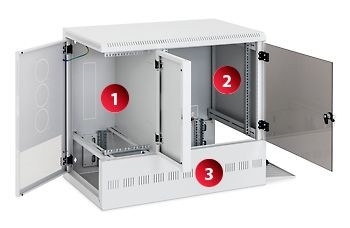

1. Sektion
Die 1. Sektion ermöglicht die Installation von 19“-Komponenten mit einer max. Höhe von 6HE und einer Tiefe von 450 mm. Sie werden vertikal eingebaut, die 19“- Schienen sind in der Schranktiefe stufenlos
verstellbar. Kabeleinführungen mit Ausbruchblenden befi nden sich in der Rückwand, im Dach und Boden. Kabel zwischen den einzelnen Sektionen können durch die zentrale Trennwand geführt werden.
2. Sektion
In der 2.Sektion stehen eine Montagebreite von 19“, eine Höhe von 12HE und eine Tiefe von 450mm zur Verfügung. Die Montageleisten sind stufenlos verstellbar.
Hier sind in der Regel die strukturierte Verkabelung sowie die aktiven Elemente des Fimennetzes konzentriert und die einzelnen Dienste werden auf die empfohlenen bis zu 48 Arbeitsplätze (je mit 2 Ports lt. Norm) verteilt.
3. Sektion
Die dritte Sektion umfasst die ganze Fläche des Bodens des Gehäuses. Hier ist Raum für Komponenten mit einer maximalen Tiefe von 800 mm, einer Breite von 19“ und einer Höhe von 2 bis 7HE je nach Gehäusetyp. Der Zugriff auf diese Sektion erfolgt durch die Tür auf der rechten Seite. Nebem dem Verteiler muss genügend Abstand für den Auszug von Komponenten gelassen werden.
Merkmale
Schutzart (IP) | IP20 |
Breite | 900 mm |
Gewicht | 59,42 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Farbe | grau |
Ausführung | mit Festrahmen |
Höhe | 925 mm |
Tiefe | 540 mm |
RAL-Nummer | 7035 |
Anzahl der Türen | 4 |
Art der Lüftung | passiv |
Max. Belastbarkeit | 50 kg |
Werkstoff | Stahl |
Anzahl der Höheneinheiten (HE) | 19 |
Ausführung der Oberfläche | pulverbeschichtet |
Montage-Ebene | vorne |
Ausführung der Profilschiene | verkröpft |
Mit Dachblech | ja |
Mit Erdung | ja |
Mit Fronttür | ja |
Rastermaß | 482,6 mm (19 Zoll) |
Schutzart (NEMA) | 1 |
Kurzbeschreibung | 19-Wandverteiler 12HE/900x540mm + 7HE, RAL 7035 |
Anhänge
Datei
(pdb_catrfa_de.pdf, 577.86 KB)
