22425150 TRITON RAC-VM-A22-A1 19Z Schwenkra f.Verteiler2
RAC-VM-A22-A1
8595105027639
RAC-VM-A22-A1
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

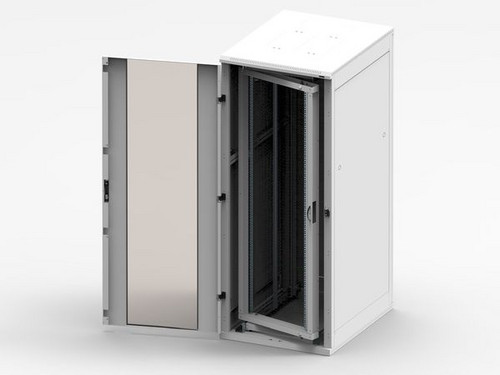

Alle 800 mm breiten Triton-Verteiler können mit einem Schwenkrahmen für die Montage von Komponenten ausgerüstet werden, die von der Rückseite zugänglich sein müssen.
Der Schwenkrahmen verringert die nutzbare Höhe des Verteilers jeweils um 5 HE und trägt maximal 150 kg.
Die maximale Einbautiefe der 19“-Komponenten beträgt 330 mm. Der Rahmen wird in geschlossener Position mit zwei Schlössern geschlossen.
Der Abstand des Schwenkrahmens zur Tür ist stufenlos verstellbar. Die Rahmenposition beeinflusst die maximale Einbautiefe.
Ein Schwenkrahmen kann gleichzeitig mit 19“-Rasterschienen montiert werden
Merkmale
Breite | 645 mm |
Gewicht | 20,17 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Farbe | Edelstahl |
Ausführung | Schwenkrahmen |
Höhe | 1207 mm |
Tiefe | 75 mm |
Max. Belastbarkeit | 150 kg |
Geeignet für Gehäusebaubreite | 800 mm |
Werkstoff | Metall |
Geeignet für Gehäusebauhöhe | 1300 mm |
Kurzbeschreibung | 19 Schwenkrahmen für einen Verteiler 27 HE B800 mm. Nutzbare Höhe 22HE |
Anhänge
Datei
(pdb_accvmvm.pdf, 107.93 KB)
