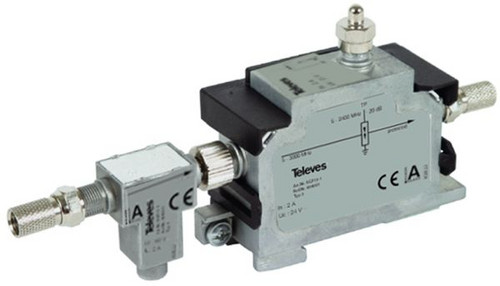

Abbildung ähnlich
72307561 TELEVES UGF 13-1 Blitz-Überspannungsschutz-Set
UGF131
8424450190517
494801
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Der UGF13-1 ist ein fernspeise-tauglicher
Kombi-Ableiter mit F-Anschluss
für 75 Ohm SAT- und BK-Anlagen. Der
Ableiter entspricht den erhöhten Schirmungsanforderungen
der Klasse A nach
EN 50083-2.
Der Kombi-Ableiter mit integriertem
Messausgang besteht aus Blitzstrom-
Ableiter und Überspannungs-Ableiter
und ist für die platzsparende Installation
in allen gängigen TV- und SAT-Anwendungen
geeignet.
Der UGF13-1 ist ein fernspeise-tauglicher Kombi-Ableiter mit F-Anschluss für 75Ohm SAT- u.BK-Anlagen. Der Ableiter entspricht den erhöhten Schirmungsanforderungen der Klasse A nach EN 50083-2. Der Kombi-Ableiter mit integriertem Messausgang besteht aus Blitzstrom-Ableiter Typ1 (Grobschutz) und Überspannungs-Ableiter Typ3 (Feinschutz) und ist für die platzsparende Installation in allen gängigen TV- und Sat-Anwendungen geeignet. Prüfnorm / Zulassung EN61643-21. Abmessungen LxBxH = 14,5 x 4 x 9 cm.
Merkmale
| Schutzart (IP) | sonstige |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| Gewicht | 0,28 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Hut-/G-Schiene TH35/G32 |
| Anschluss 1 | F-Connector |
| Frequenz | 2400 - 5 MHz |
| Blitzstoßstrom (10/350 µs) | 2.5 kA |
| Schutzpegel | 230 V |
| Nennableitstoßstrom (8/20) | 10 kA |
| Nennlaststrom | 2 A |
| Höchste Dauerspannung DC | 24 V |
| Anzahl der Leiter (ohne Erde) | 1 |
| Baubreite | 36 mm |
| Erdung über | separater Leiter |
| Kurzbeschreibung | Blitz- und Überspannungsschutz-Set, Typ 1 und Typ 3 |
