Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

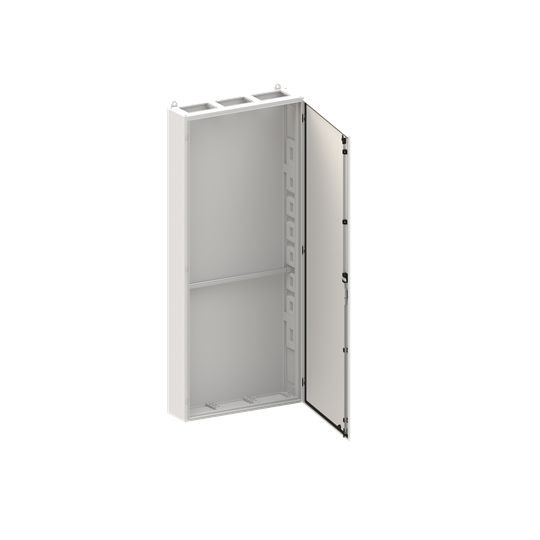

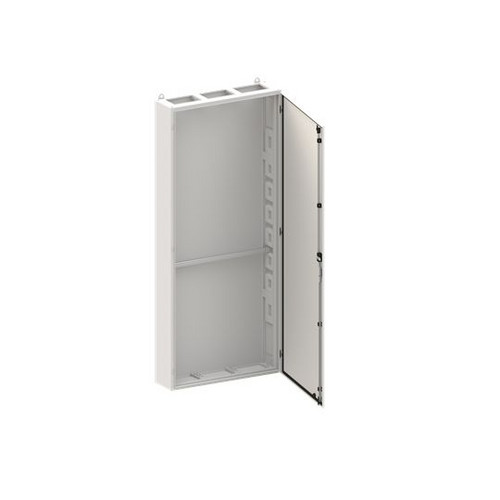

Standschrank, Baureihe TwinLine, Leerschrank, Montageart: Aufputz, teilversenkt, für den Innenbereich, mit Tür, Schutzklasse II (schutzisoliert), Schutzart IP44, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, IK-Code 08, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, einflüglige Tür, Tür aus Stahlblech, mit Standardverschluss Doppelbart 3 mm, Türöffnungswinkel 180 Grad, Türanschlag rechts oder links, Rückwand aus Stahlblech, Leitungseinführung oben über Flanschöffnung ausgeschnitten, unten über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 1850 x 800 x 225, Rasteinheit 12 RE, Bauhöhe 8, Feldbreite 3, Platzeinheiten 432, vorbereitet zum Einbau von Verteilerfeldern und CombiLine Modulsystemfeldern
Merkmale
| Breite | 800 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Gewicht | 53,86 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 1850 mm |
| Tiefe | 225 mm |
| RAL-Nummer | 7035 |
| Einbautiefe | 170 mm |
| Innentiefe | 222 mm |
| Anzahl der Reihen | 12 |
| Anzahl der Leitungseinführungen | 156 |
| Breite in Teilungseinheiten | 36 |
| Anzahl der Module | 432 |
| Mit Schloss | ja |
| Materialstärke Gehäuse | 1 mm |
| Materialstärke Tür/Deckel | 1 mm |
| Anzahl der Öffnungen für Flanschplatten | 3 |
| Kurzbeschreibung | TwinLine N 44 Standschrank B800/ H1850/ T225 mm, Schutzklasse II, IP44, RAL 7035 |
| eClass 11.0 - Klasse | 27142408 |
| UNSPSC 14.0801 - Klasse | 39121324 |
