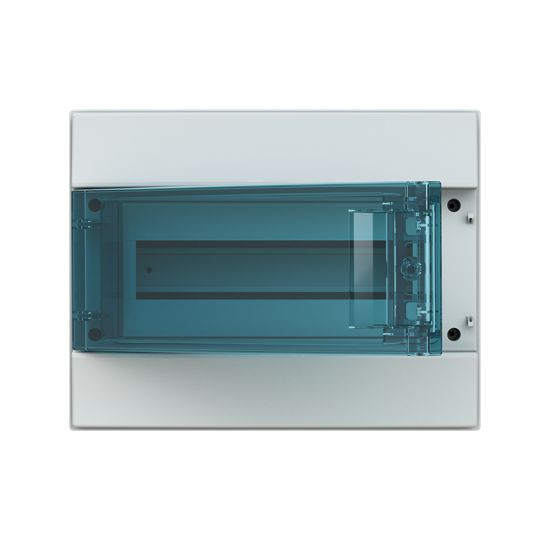

Abbildung ähnlich
01454427 STRIEBEL & JOHN M65W112TN2 Verteiler aP IP65 1x12
M65W112TN2
8000126106855
1SLM006500S1212
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 93 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Baureihe MISTRAL65
für den Innenbereich, mit Tür, Bemessungsbetriebsspannung Ue 400V AC 50/60 Hz, Bemessungsstrom In 63 A, Glühdrahtfestigkeit 750°C, Gehäuse aus Polystyrol, transparente Tür aus Thermoplast mit Schnappverschluss, Türöffnungswinkel 180 Grad, Türanschlag rechts oder links, Leitungseinführung oben, unten und seitlich über Vorprägungen, Abdeckungen aus Kunststoff, unverlierbaren Schrauben, ohne N/PE Quick-Steckklemme Die Stromkreisverteiler der Baureihe Mistral65 sind für die Aufputzmontage ausgelegt. Verwendung finden die Verteiler im Innenbereich von z. B. industriellen Applikationen. Die Gehäuse werden mit Tür ausgeliefert und verfügen über obere und untere Leitungseinführungsmöglichkeiten. Des Weiteren verfügen die Gehäuse über ein widerstandsfähiges Gehäuse (IK 09). Sie erfüllen die Schutzart IP65 und haben einen Bemessungsstrom von 63A . Geltende Normen sind: DIN EN 60670-1, VDE 0606-1, DIN EN 60670-24, VDE 0606-24,
für den Innenbereich, mit Tür, Bemessungsbetriebsspannung Ue 400V AC 50/60 Hz, Bemessungsstrom In 63 A, Glühdrahtfestigkeit 750°C, Gehäuse aus Polystyrol, transparente Tür aus Thermoplast mit Schnappverschluss, Türöffnungswinkel 180 Grad, Türanschlag rechts oder links, Leitungseinführung oben, unten und seitlich über Vorprägungen, Abdeckungen aus Kunststoff, unverlierbaren Schrauben, ohne N/PE Quick-Steckklemme Die Stromkreisverteiler der Baureihe Mistral65 sind für die Aufputzmontage ausgelegt. Verwendung finden die Verteiler im Innenbereich von z. B. industriellen Applikationen. Die Gehäuse werden mit Tür ausgeliefert und verfügen über obere und untere Leitungseinführungsmöglichkeiten. Des Weiteren verfügen die Gehäuse über ein widerstandsfähiges Gehäuse (IK 09). Sie erfüllen die Schutzart IP65 und haben einen Bemessungsstrom von 63A . Geltende Normen sind: DIN EN 60670-1, VDE 0606-1, DIN EN 60670-24, VDE 0606-24,
Merkmale
| Schutzart (IP) | IP65 |
| Breite | 320 mm |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 93 |
| Gewicht | 3,45 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85381000 |
| Höhe | 250 mm |
| Tiefe | 155 mm |
| RAL-Nummer | 7035 |
| Einbautiefe | 94 mm |
| Anzahl der Reihen | 1 |
| Anbaumöglichkeit | ja |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 12 |
| Transparenter Deckel/Tür | ja |
| Mit Schloss | ja |
| Montageart | Aufputz |
| Art der Abdeckung | Tür |
| Art der Schließung | sonstige |
| Farbe | grau |
| Ausführung Deckel | mit Ausschnitt |
| Innentiefe | 98 mm |
| Einbauhöhe | 193 mm |
| Einbaubreite | 252 mm |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
| Kurzbeschreibung | M65W112TN2 Stromkreisverteiler, Aufputz 1x12 Platzeinheiten |
| Art der Tür | einfach |
