Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 9 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

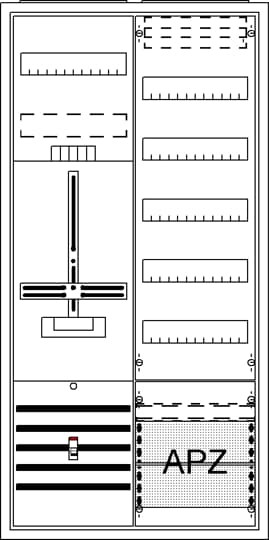

Die Zählerkomplettschränke der Baureihe ComfortLine mit Dreipunkt-Befestigung sind für die Aufputz- und teilversenkte Montage ausgelegt. Verwendung finden die Verteiler zum Beispiel im Innenbereich von Wohn-, Zweck- und Industriegebäuden. Die Gehäuse werden mit Tür ausgeliefert und verfügen über obere, untere und seitliche Leitungseinführungsmöglichkeiten. Einen Vorteil bildet der weite Türöffnungswinkel von 120°. Desweiteren können die Türen bei Bedarf einfach ausgehängt und werkzeuglos eingestellt werden. Besonders hervorzuheben sind die in den Feldern integrierten Leitungsführungskanäle, die z. B. für die Verlegung der Spannungsversorgung oder der Patchkabel des intelligentes Messsystems genutzt werden können. Durch den flachen Aufbau integriert sich der Verteiler sehr gut in jede Umgebung. Die Gehäuse erfüllen die Schutzart IP44 (IP31 nach DIN VDE 0603-1). Geltende Normen: DIN VDE 0603-1, DIN 43870-1, Farbe weiß RAL 9016 und pulverbeschichtet.
Merkmale
| Breite | 550 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 9 |
| Gewicht | 28,62 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 1100 mm |
| Tiefe | 215 mm |
| Anzahl der Felder | 2 |
| Anzahl der Verteilerreihen | 5 |
| Anzahl der Zählerplätze | 1 |
| Einbautiefe | 215 mm |
| Einbauhöhe | 1100 mm |
| Einbaubreite | 550 mm |
| Bemessungsstrom | 63 A |
| RAL-Nummer | 9016 |
| Kurzbeschreibung | Komplettschrank,Aufputz, Dreipunkt, A27 1Z1V5A2, Schutzklasse II, Schutzart IP31 |
| eClass 11.0 - Klasse | 27142418 |
| UNSPSC 14.0801 - Klasse | 39121301 |
Weitere Empfehlungen für Sie:
auf Anfrage
je 1 ST
Merkmale
| Breite | 43.75 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 48 |
| Verpackungseinheit | 1152 |
| Höhe | 77 mm |
| Tiefe | 65 mm |
| Bemessungsdauerstrom Iu | 63 A |
| Bemessungsbetriebsspannung | 400 V |
| Bedingter Bemessungskurzschlussstrom Iq | 5 kA |
| Schutzart (IP), frontseitig | IP20 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Knebel |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Farbe des Betätigungselements | grau |
| Max. Bemessungsbetriebsspannung Ue bei AC | 400 V |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Schutzart (NEMA) | sonstige |
| Geeignet für Verteilereinbau | ja |
| eClass 11.0 - Klasse | 27142301 |
| UNSPSC 14.0801 - Klasse | 39122200 |
| Breite in Teilungseinheiten | 2.5 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 48 ST | Menge übernehmen |
| 1.152 ST | Menge übernehmen |
01005980
HAGER HTS335E SLS-Schalter 35A 3P Sammelschien
01005980
HTS335E
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 8 |
| Verpackungseinheit | 192 |
| Montageart | Sammelschiene |
| Frequenz | 50 Hz |
| eClass 11.0 - Klasse | 27141903 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Bemessungsstrom | 35 A |
| Bemessungsspannung | 400 V |
| Auslösecharakteristik | E |
| Bemessungsisolationsspannung Ui | 690 V |
| Bemessungsabschaltvermögen | 25 kA |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Bemessungsstoßspannungsfestigkeit | 6 kV |
| Baugröße (nach DIN 43880) | 2 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 8 ST | Menge übernehmen |
| 192 ST | Menge übernehmen |
01008142
ABB S751/3-E35 sel. Haupt-LS E-Char.25kA,35A
01008142
S751/3-E35
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27141903 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Montageart | Sammelschiene |
| Bemessungsstrom | 35 A |
| Bemessungsisolationsspannung Ui | 690 V |
| Bemessungsabschaltvermögen | 25 kA |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Baugröße (nach DIN 43880) | 6 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
01008144
ABB S751/3-E50 sel. Haupt-LS E-Char.25kA,50A
01008144
S751/3-E50
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27141903 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Montageart | Sammelschiene |
| Bemessungsstrom | 50 A |
| Bemessungsisolationsspannung Ui | 690 V |
| Bemessungsabschaltvermögen | 25 kA |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Baugröße (nach DIN 43880) | 6 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
01278999
ABB OVR ZP+ 3N 7.5-255 MCB6 ÜSS-Abl.Typ 1+2
01278999
OVR ZP+ 3N 7.5-255 MCB6
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Verpackungseinheit | 360 |
| eClass 11.0 - Klasse | 27130808 |
| UNSPSC 14.0801 - Klasse | 39121613 |
| Schutzpegel L-N | 1.5 kV |
| Schutzpegel N-PE | 1.5 kV |
| Netzform TN | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Netzform TN-C-S | ja |
| Schutzpegel L-PE | 1.5 kV |
| Ausführung | mit Sicherungsautomat B6A 25kA |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
| 360 ST | Menge übernehmen |
02446146
STRIEBEL & JOHN FV17A2 Verteilerfeld mit APZ 7RE
02446146
FV17A2
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Breite | 250 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 19 |
| eClass 11.0 - Klasse | 27142411 |
| UNSPSC 14.0801 - Klasse | 39121300 |
| Höhe | 1050 mm |
| Tiefe | 160 mm |
| Mit Abdeckung | ja |
| Anzahl der DIN-Schienen | 5 |
| Anzahl der Teilungseinheiten pro DIN-Schiene | 12 |
| Mit N-PE-Klemmen | ja |
| Abschlusspunkt Zählerplatz (APZ) | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 19 ST | Menge übernehmen |
01008145
ABB S751/3-E63 sel. Haupt-LS E-Char.25kA,63A
01008145
S751/3-E63
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27141903 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Montageart | Sammelschiene |
| Bemessungsstrom | 63 A |
| Bemessungsisolationsspannung Ui | 690 V |
| Bemessungsabschaltvermögen | 25 kA |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Baugröße (nach DIN 43880) | 6 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
01278880
ABB OVR ZP+ 3N 7.5-255 ÜSS-Abl.Typ 1+2
01278880
OVR ZP+ 3N 7.5-255
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| eClass 11.0 - Klasse | 27130808 |
| UNSPSC 14.0801 - Klasse | 39121613 |
| Schutzpegel L-N | 1.5 kV |
| Schutzpegel N-PE | 1.5 kV |
| Netzform TN | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Netzform TN-C-S | ja |
| Schutzpegel L-PE | 1.5 kV |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
01429891
STRIEBEL & JOHN KB29 Rangierblende 2F RAL9016
01429891
KB29
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Länge | 150 mm |
| Breite | 550 mm |
| Verpackungseinheit | 1 |
| RAL-Nummer | 9016 |
| Höhe | 110 mm |
| eClass 11.0 - Klasse | 27400777 |
| UNSPSC 14.0801 - Klasse | 39131711 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
