Abbildung ähnlich
02453642

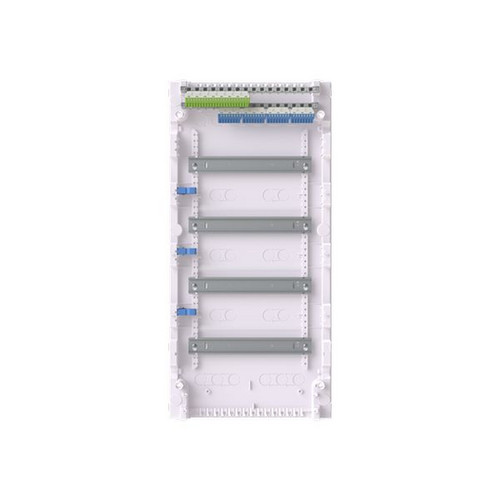

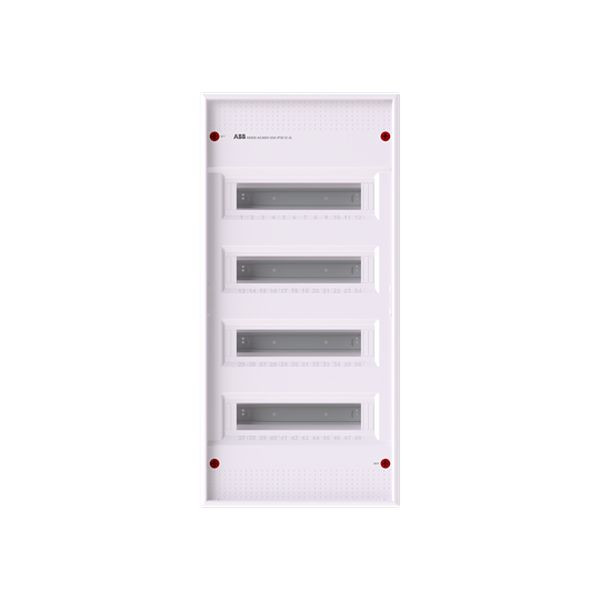

STRIEBEL & JOHN AK648N4 Verteiler AP 48PLE 4RE ohne Tür
AK648N4
4011617325666
2CPX032566R9999
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 33 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die Stromkreisverteiler der Baureihe AK600 sind für die Aufputz-Montage ausgelegt. Sie überzeugen mit vielen neuen und einzigartigen technischen Features. So ermöglicht ein bis zu 133 % größerer Anschlussraum die einfache und effiziente Installation der Reiheneinbaugeräte. Die herausnehmbaren DIN-Schienen lassen sich im Verteiler je nach Anforderung platzieren und garantieren so ebenfalls eine einfache Installation. Clevere Details wie die Leitungsabfangschiene und eine integrierte Klem-menaufnahme unterstreichen die hohe Flexibilität der Verteiler. Die Verteilungen verfügen über ein VDE Kennzeichen. Geltende Normen: DIN 43871, DIN EN 60670-24, VDE 0606-24
Merkmale
| Breite | 339 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 33 |
| Gewicht | 3,45 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 703 mm |
| Tiefe | 99 mm |
| RAL-Nummer | 9016 |
| Einbautiefe | 55 mm |
| Anzahl der Reihen | 44 |
| Einbauhöhe | 656 mm |
| Einbaubreite | 255 mm |
| Anbaumöglichkeit | ja |
| Innentiefe | 55 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 12 |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
| Kurzbeschreibung | Verteiler Aufputz 48PLE, 4RE ohne Tür |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
