Abbildung ähnlich
02453641

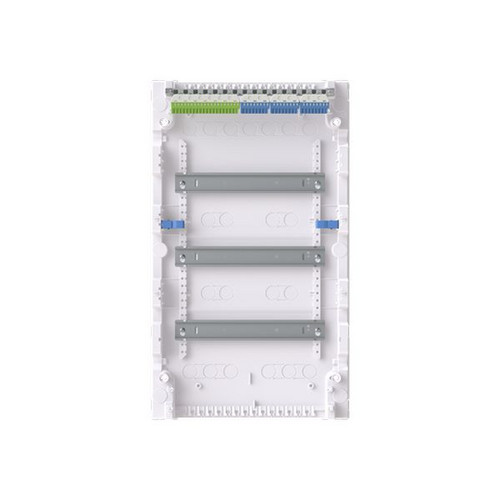

STRIEBEL & JOHN AK636N3 Verteiler AP 36PLE 3RE ohne Tür
AK636N3
4011617325659
2CPX032565R9999
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 36 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die Stromkreisverteiler der Baureihe AK600 sind für die Aufputz-Montage ausgelegt. Sie überzeugen mit vielen neuen und einzigartigen technischen Features. So ermöglicht ein bis zu 133 % größerer Anschlussraum die einfache und effiziente Installation der Reiheneinbaugeräte. Die herausnehmbaren DIN-Schienen lassen sich im Verteiler je nach Anforderung platzieren und garantieren so ebenfalls eine einfache Installation. Clevere Details wie die Leitungsabfangschiene und eine integrierte Klem-menaufnahme unterstreichen die hohe Flexibilität der Verteiler. Die Verteilungen verfügen über ein VDE Kennzeichen. Geltende Normen: DIN 43871, DIN EN 60670-24, VDE 0606-24
Merkmale
| Breite | 339 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 36 |
| Gewicht | 2,76 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 578 mm |
| Tiefe | 99 mm |
| RAL-Nummer | 9016 |
| Einbautiefe | 55 mm |
| Anzahl der Reihen | 33 |
| Einbauhöhe | 531 mm |
| Einbaubreite | 255 mm |
| Anbaumöglichkeit | ja |
| Innentiefe | 55 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 12 |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
| Kurzbeschreibung | Verteiler Aufputz 36PLE, 3RE ohne Tür |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
Zubehörempfehlung für Sie:
02453625
STRIEBEL & JOHN AZT630 Tür Stahlblech 3RE RAL 9016
02453625
AZT630
01400919
STRIEBEL & JOHN ZA3P5 Verschluß-Str. 12PLE(VE=5St.)
01400919
ZA3P5
Weitere Empfehlungen für Sie:
01025168
ABB F204A-40/0,03 FI-Schalter 4pol. 40/0,03A
01025168
F204-40/0,03
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 630 |
| Verpackungseinheit | 3 |
| eClass 11.0 - Klasse | 27142201 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| RAL-Nummer (ähnlich) | 7035 |
| Verlustleistung | 9.6 W |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 40 A |
| Bemessungsspannung | 400 V |
| Breite in Teilungseinheiten | 4 |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsfehlerstrom | 0.03 A |
| Bemessungsisolationsspannung Ui | 500 V |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0 - 25 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 3 ST | Menge übernehmen |
| 630 ST | Menge übernehmen |
01025164
ABB S201-B16 Sicherungsautomat 6kA,16A,1P
01025164
S201-B16 COMPACT
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC/DC |
| Verpackungseinheit | 10 |
| Verpackungseinheit | 120 |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 230 V |
| Frequenz | 50.0 Hz |
| Auslösecharakteristik | B |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 3 |
| Breite in Teilungseinheiten | 1 |
| Polzahl (gesamt) | 1 |
| Bemessungsisolationsspannung Ui | 440 V |
| Anzahl der abgesicherten Pole | 1 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.0 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.0 mm² |
| Umgebungstemperatur während des Betriebs | 55.0 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 10 ST | Menge übernehmen |
| 120 ST | Menge übernehmen |
01025190
ABB S203-B16 Sicherungsautomat 6kA,16A,3P
01025190
S203-B16 COMPACT
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 36 |
| Verpackungseinheit | 1152 |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 400 V |
| Frequenz | 50 - 60 Hz |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 3 |
| Breite in Teilungseinheiten | 3 |
| Polzahl (gesamt) | 3 |
| Bemessungsisolationsspannung Ui | 440 V |
| Anzahl der abgesicherten Pole | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 25 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 20 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verlustleistung | 7.5 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 36 ST | Menge übernehmen |
| 1.152 ST | Menge übernehmen |
02453643
STRIEBEL & JOHN AK660N4 Verteiler AP 60PLE 5RE ohne Tür
02453643
AK660N4
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Breite | 339 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 27 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Höhe | 828 mm |
| Tiefe | 99 mm |
| RAL-Nummer | 9016 |
| Einbautiefe | 55 mm |
| Anzahl der Reihen | 55 |
| Einbauhöhe | 781 mm |
| Einbaubreite | 255 mm |
| Anbaumöglichkeit | ja |
| Innentiefe | 55 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 12 |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 27 ST | Menge übernehmen |
02453642
STRIEBEL & JOHN AK648N4 Verteiler AP 48PLE 4RE ohne Tür
02453642
AK648N4
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Breite | 339 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 33 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Höhe | 703 mm |
| Tiefe | 99 mm |
| RAL-Nummer | 9016 |
| Einbautiefe | 55 mm |
| Anzahl der Reihen | 44 |
| Einbauhöhe | 656 mm |
| Einbaubreite | 255 mm |
| Anbaumöglichkeit | ja |
| Innentiefe | 55 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 12 |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 33 ST | Menge übernehmen |
02453640
STRIEBEL & JOHN AK624N3 Verteiler AP 24PLE 2RE ohne Tür
02453640
AK624N3
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Breite | 339 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 52 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Höhe | 453 mm |
| Tiefe | 99 mm |
| RAL-Nummer | 9016 |
| Einbautiefe | 55 mm |
| Anzahl der Reihen | 22 |
| Einbauhöhe | 406 mm |
| Einbaubreite | 255 mm |
| Anbaumöglichkeit | ja |
| Innentiefe | 55 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 12 |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 52 ST | Menge übernehmen |
02453639
STRIEBEL & JOHN AK612N2 Verteiler AP 12PLE 1RE ohne Tür
02453639
AK612N2
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Breite | 339 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 75 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Höhe | 328 mm |
| Tiefe | 99 mm |
| RAL-Nummer | 9016 |
| Einbautiefe | 55 mm |
| Anzahl der Reihen | 11 |
| Einbauhöhe | 281 mm |
| Einbaubreite | 255 mm |
| Anbaumöglichkeit | ja |
| Innentiefe | 55 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 12 |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 75 ST | Menge übernehmen |
02453636
STRIEBEL & JOHN AK636M Media Verteiler AP Patchpanel 3RE
02453636
AK636M
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Breite | 339 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 36 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Höhe | 578 mm |
| Tiefe | 99 mm |
| RAL-Nummer | 9016 |
| Mit Montageplatte | ja |
| Einbautiefe | 58 mm |
| Anzahl der Reihen | 33 |
| Einbauhöhe | 531 mm |
| Einbaubreite | 255 mm |
| Anbaumöglichkeit | ja |
| Innentiefe | 55 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 12 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 36 ST | Menge übernehmen |
Angaben zur Marke
STRIEBEL & JOHN
Hersteller
ABB Stotz-Kontakt / Striebel Eppelheimerstraße 82 DE 69123 Heidelberg info.stotz@de.abb.com
