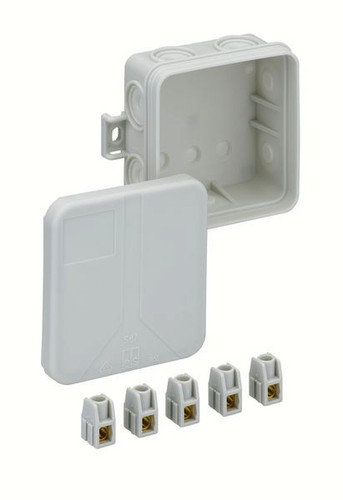

Abbildung ähnlich

01201702
SPELSBERG Sd 7 2,5 Verbindungsdose 5x2,5qmm

Lieferanten-Type: SD 7 2,5 EAN: 4013902399307 Lieferanten-Artikel-Nr.: 33240701

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen
10 ST	Menge übernehmen
60 ST	Menge übernehmen
5.040 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

nach DIN EN 60670 (VDE 0606), Ui =400 Volt , halogenfrei, 7 Einführungen, 3 Bodeneinführungen Abzweigdose, mit Schutzart IP55, Nennquerschnitt 2,5mm², Ui=400 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), selbstdichtende Einführungsmembranen, Dichtbereich 8,2-12,5mm, (3 rückseitig, 7 seitlich), außenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, grau, In=24 A, mit 5 aneinanderreihbaren Schraubklemmen 2,5mm² (5 x1² / 5 x 1,5² / 3 x 2,5²)
Abmessungen: 75 x 75 x 37mm

Merkmale

Verpackungseinheit	60
Schutzart (IP)	IP55
Länge	75 mm
Breite	75 mm
Verpackungseinheit	1
Verpackungseinheit	5040
Verpackungseinheit	10
Gewicht	0,06
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85369095
Montageart	Wand-/Deckenmontage
Farbe	grau
Halogenfrei	ja
Tiefe	37 mm
Form	quadratisch
Oberfläche	unbehandelt
Bemessungsisolationsspannung Ui	400 V
Funktionserhalt	ohne
Werkstoff	Kunststoff
Anzahl der Einführungen	7
Deckelbefestigung	aufrastend
Max. Leiterquerschnitt	2.5 mm²
Einführung von hinten	ja
Art der Gehäusedurchführung	Vorprägung
Einsatztemperatur	-25 - 40 °C
Für Ex-Zone Gas	ohne
Für Ex-Zone Staub	ohne
Ausführung Deckel	Montagedeckel
Vergießbar	ja
Bestückung	Schraubklemme
Ausführung	Verbindungskasten
Kurzbeschreibung	Abzweigdose, Schutzart IP55, max. Leiterquerschnitt 2,5², Schlagfestigkeit IK07, Schutzklasse II, Ui 400V AC, VDE, halogenfrei
eClass 11.0 - Klasse	27144401
UNSPSC 14.0801 - Klasse	39121332

Anhänge

Datei

pdb_DOK_ZER_CE2326RRMini2KQSdi_SALL_AIN_V1.pdf (55.1 KB)

Datei

pdb_DOK_ZER_CE2326aPLRRMini2KQSdi_SALL_AIN_V1.pdf (61.93 KB)

Datei

pdb_DOK_ZER_VDE40049695RRMini2KQSdi20200416_SALL_AIN_V1.pdf (308.19 KB)

Datei

pdb_DOK_PRO_MAS_MSD7_SALL_APDF_V1.pdf (508.32 KB)

Datei

pdb_DOK_ZER_UKCA2326UKRRMini2KQSdi_SALL_AIN_V1.pdf (50 KB)

Datei

pdb_DOK_ROHS_ende_SALL_AIN_V1.pdf (157.53 KB)
