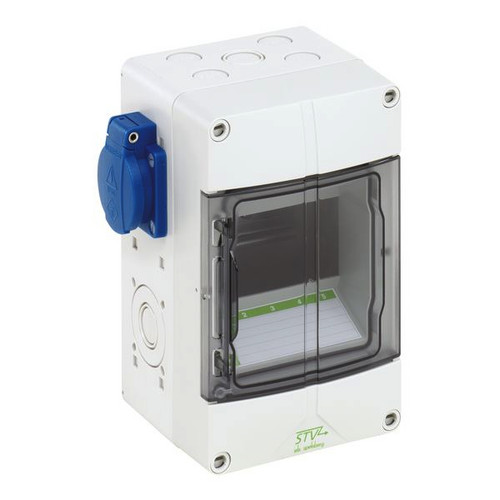

Abbildung ähnlich

01590089
SPELSBERG STV 502S Steckdosenkombination

Lieferanten-Type: STV 502-S EAN: 4013902934508 Lieferanten-Artikel-Nr.: 72830201

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen
5 ST	Menge übernehmen
270 ST	Menge übernehmen

Funktionen

Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Steckdosenkombination, mit Schutzart IP44, geeignet zum kundenseitigen Einbau von Reiheneinbaugeräten, mit eingebauten, auf PE-/N-Klemme vorverdrahteten Steckdosen, hohe mechanische Belastbarkeit, temperaturunempfindlich, kombinierbar, halogenfrei
Leitungseinführungen:
oben: Vorprägung 4 x M20, 1 x M20/25
unten: Vorprägung 4 x M20, 1 x M20/25
rückseitig: Vorprägung 1 x M20, verfügbare Teilungseinheiten: 4
bestückt mit:

2 x SCHUKO(R)-Steckdose (seitlich), 230V

Abmessungen: 125 x 200 x 122mm
Beigefügtes Zubehör: Anbaustutzen: 2x M25, Verschlussstopfen, Abdeck- und Beschriftungsstreifen

Merkmale

Schutzart (IP)	IP44
Breite	125 mm
Werkstoff des Gehäuses	Kunststoff
Verpackungseinheit	1
Verpackungseinheit	5
Verpackungseinheit	270
Gewicht	0,8
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85381000
Höhe	200 mm
Tiefe	122 mm
Anzahl der SCHUKO-Steckdosen	2
Absicherung	ohne
FI-Schutzschalter	ohne
CEE-Steckdose - 16 A	ohne
CEE-Steckdose - 32 A	ohne
CEE-Steckdose - 63 A	ohne
CEE-Steckdose - 125A	ohne
Einspeisung/Anschlussmöglichkeit	1 Leitung (Stichleitung)
Farbe	grau
Sonstige Einbauten und/oder Leerplätze	4
Handhabung	Wandmontage
Art des Netzanschlusses	ohne
Kontaktmaterial	CuZn
Durchmesser Kabeleinführung	M25
Kurzbeschreibung	Steckdosenkombination, grau, Schutzart IP44, 4 TE, Schlagfestigkeit IK08, Schutzklasse II, Bemessungsisolationsspannung 230V AC, halogenfrei
Verlustleistung	9 W
eClass 11.0 - Klasse	27440501
UNSPSC 14.0801 - Klasse	39121406

Anhänge

Datei

pdb_DOK_PRO_MAS_MSTV502_SALL_APDF_V1.pdf (818.93 KB)

Datei

pdb_DOK_PRO_MAS_SLP72830201STV502S_SALL_APDF_V1.pdf (35.97 KB)

Datei

pdb_DOK_ZER_CE2288STV_SALL_AIN_V1.pdf (225.95 KB)

Datei

pdb_DOK_ZER_UKCA2288UKSTV_SALL_AIN_V1.pdf (50.44 KB)

Datei

pdb_DOK_ROHS_ende_SALL_AIN_V1.pdf (157.53 KB)
