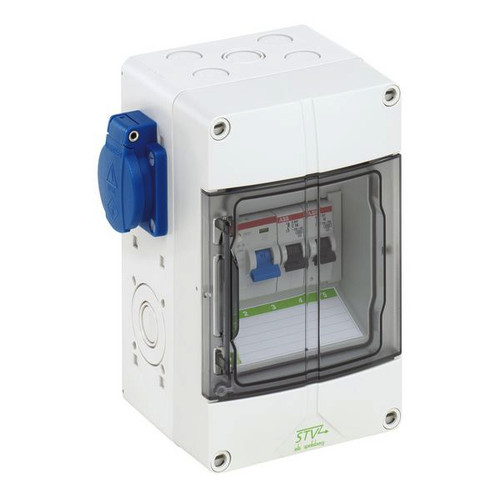

01590091 SPELSBERG STV 502K Steckdosenkombination
STV 502-K
4013902934515
72840201
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
270 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Steckdosenkombination, mit Schutzart IP44, anschlussfertig, nach EN 61439-3, hohe mechanische Belastbarkeit, temperaturunempfindlich, kombinierbar
Leitungseinführungen:
oben: Vorprägung 4 x M20, 1 x M20/25
unten: Vorprägung 4 x M20, 1 x M20/25
rückseitig: Vorprägung 1 x M20, verfügbare Teilungseinheiten: 4
Abmessungen: 125 x 200 x 122mm
Beigefügtes Zubehör: Anbaustutzen: 2x M25, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Leitungseinführungen:
oben: Vorprägung 4 x M20, 1 x M20/25
unten: Vorprägung 4 x M20, 1 x M20/25
rückseitig: Vorprägung 1 x M20, verfügbare Teilungseinheiten: 4
bestückt mit:
- 2 x Leitungsschutzschalter B16A, 1-polig
- 1 x Fehlerstrom-Schutzschalter (RCCB), 25/0,03A, 2-polig, Type A
- 2 x SCHUKO(R)-Steckdose (seitlich), 230V
Abmessungen: 125 x 200 x 122mm
Beigefügtes Zubehör: Anbaustutzen: 2x M25, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Merkmale
Schutzart (IP) | IP44 |
Breite | 125 mm |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Verpackungseinheit | 270 |
Gewicht | 1,28 |
Statistische Warennummer | 85381000 |
Höhe | 200 mm |
Tiefe | 122 mm |
Anzahl der SCHUKO-Steckdosen | 2 |
Absicherung | LS-Schalter |
FI-Schutzschalter | FI mit IFN 0,03 A (Standard) |
CEE-Steckdose - 16 A | ohne |
CEE-Steckdose - 32 A | ohne |
CEE-Steckdose - 63 A | ohne |
CEE-Steckdose - 125A | ohne |
Einspeisung/Anschlussmöglichkeit | 1 Leitung (Stichleitung) |
Farbe | grau |
Handhabung | Wandmontage |
Anzahl der Leitungsschutzschalter | 2 |
Art des Netzanschlusses | ohne |
Fehlerstrom-Typ | A |
Kontaktmaterial | CuZn |
Polzahl Netzanschluss | 3 |
Durchmesser Kabeleinführung | M25 |
Kurzbeschreibung | Steckdosenkombination, grau, Schutzart IP44, 4 TE, Schlagfestigkeit IK08, Schutzklasse II, Bemessungsisolationsspannung 230V AC, halogenfrei |
