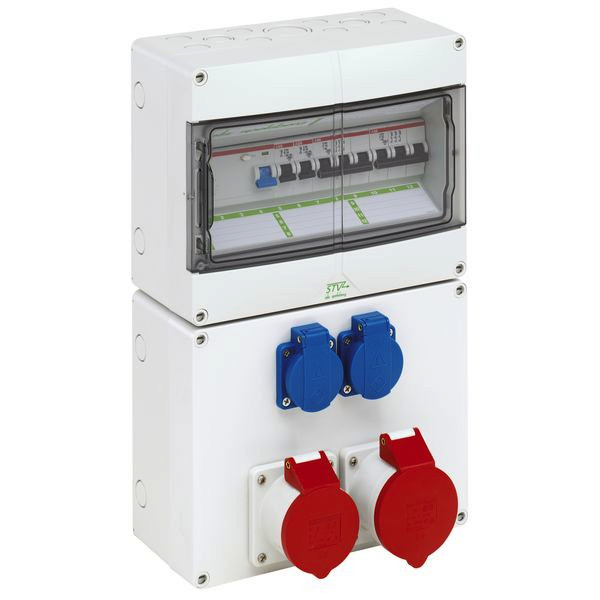

Abbildung ähnlich
01590115 SPELSBERG STV 1222K Steckdosenkombination
STV 1222-K
4013902934751
73142201
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 54 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Steckdosenkombination, mit Schutzart IP44, anschlussfertig, nach EN 61439-3, hohe mechanische Belastbarkeit, temperaturunempfindlich, kombinierbar
Leitungseinführungen:
oben: Vorprägung 2 x M20, 2 x M20/25, 3 x M32/40
unten: Vorprägung 2 x M20, 2 x M20/25, 3 x M32/40
links: Vorprägung 4 x M20
rechts: Vorprägung 4 x M20
rückseitig: Vorprägung 4 x M20/25,
Abmessungen: 250 x 400 x 122mm
Beigefügtes Zubehör: Anbaustutzen: 2x M25, 2x M32, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Leitungseinführungen:
oben: Vorprägung 2 x M20, 2 x M20/25, 3 x M32/40
unten: Vorprägung 2 x M20, 2 x M20/25, 3 x M32/40
links: Vorprägung 4 x M20
rechts: Vorprägung 4 x M20
rückseitig: Vorprägung 4 x M20/25,
bestückt mit:
- 2 x Leitungsschutzschalter B16A, 1-polig
- 1 x Leitungsschutzschalter C16A, 3-polig
- 1 x Leitungsschutzschalter C32A, 3-polig
- 1 x Fehlerstrom-Schutzschalter (RCCB), 40/0,03A, 4-polig, Type A
- 2 x SCHUKO(R)-Steckdose (frontseitig), 230V
- 1 x CEE-Steckdose (frontseitig), 16A, 400V
- 1 x CEE-Steckdose (frontseitig), 32A, 400V
Abmessungen: 250 x 400 x 122mm
Beigefügtes Zubehör: Anbaustutzen: 2x M25, 2x M32, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 250 mm |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 54 |
| Gewicht | 0,82 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85381000 |
| Höhe | 400 mm |
| Tiefe | 122 mm |
| Anzahl der SCHUKO-Steckdosen | 2 |
| Absicherung | LS-Schalter |
| FI-Schutzschalter | FI mit IFN 0,03 A (Standard) |
| CEE-Steckdose - 16 A | 1x16A5p400V |
| CEE-Steckdose - 32 A | 1x32A5p400V |
| CEE-Steckdose - 63 A | ohne |
| CEE-Steckdose - 125A | ohne |
| Einspeisung/Anschlussmöglichkeit | 2 Leitungen (Ringleitung/zum Durchschleifen) |
| Farbe | grau |
| Handhabung | Wandmontage |
| Anzahl der Leitungsschutzschalter | 4 |
| Art des Netzanschlusses | ohne |
| Fehlerstrom-Typ | A |
| Kontaktmaterial | CuZn |
| Polzahl Netzanschluss | 5 |
| Durchmesser Kabeleinführung | M40 |
| Kurzbeschreibung | STV 1222-K |
