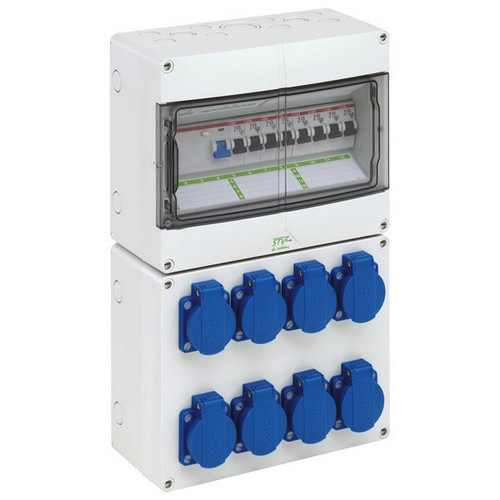

01590114 SPELSBERG STV 1208K Steckdosenkombination
STV 1208-K
4013902934720
73140801
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
54 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Steckdosenkombination, mit Schutzart IP44, anschlussfertig, nach EN 61439-3, hohe mechanische Belastbarkeit, temperaturunempfindlich, kombinierbar
Leitungseinführungen:
oben: Vorprägung 2 x M20, 2 x M20/25, 3 x M32/40
unten: Vorprägung 2 x M20, 2 x M20/25, 3 x M32/40
links: Vorprägung 4 x M20
rechts: Vorprägung 4 x M20
rückseitig: Vorprägung 4 x M20/25,
Abmessungen: 250 x 400 x 122mm
Beigefügtes Zubehör: Anbaustutzen: 2x M25, 2x M32, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Leitungseinführungen:
oben: Vorprägung 2 x M20, 2 x M20/25, 3 x M32/40
unten: Vorprägung 2 x M20, 2 x M20/25, 3 x M32/40
links: Vorprägung 4 x M20
rechts: Vorprägung 4 x M20
rückseitig: Vorprägung 4 x M20/25,
bestückt mit:
- 8 x Leitungsschutzschalter B16A, 1-polig
- 1 x Fehlerstrom-Schutzschalter (RCCB), 40/0,03A, 4-polig, Type A
- 8 x SCHUKO(R)-Steckdose (frontseitig), 230V
Abmessungen: 250 x 400 x 122mm
Beigefügtes Zubehör: Anbaustutzen: 2x M25, 2x M32, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Merkmale
Schutzart (IP) | IP44 |
Breite | 250 mm |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Verpackungseinheit | 54 |
Gewicht | 3,95 |
Statistische Warennummer | 85381000 |
Höhe | 400 mm |
Tiefe | 122 mm |
Anzahl der SCHUKO-Steckdosen | 8 |
Absicherung | LS-Schalter |
FI-Schutzschalter | FI mit IFN 0,03 A (Standard) |
CEE-Steckdose - 16 A | ohne |
CEE-Steckdose - 32 A | ohne |
CEE-Steckdose - 63 A | ohne |
CEE-Steckdose - 125A | ohne |
Einspeisung/Anschlussmöglichkeit | 2 Leitungen (Ringleitung/zum Durchschleifen) |
Farbe | grau |
Handhabung | Wandmontage |
Anzahl der Leitungsschutzschalter | 8 |
Art des Netzanschlusses | ohne |
Fehlerstrom-Typ | A |
Kontaktmaterial | CuZn |
Polzahl Netzanschluss | 5 |
Durchmesser Kabeleinführung | M40 |
Kurzbeschreibung | STV 1208-K |
