Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 30 ST | Menge übernehmen |
| 8.580 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

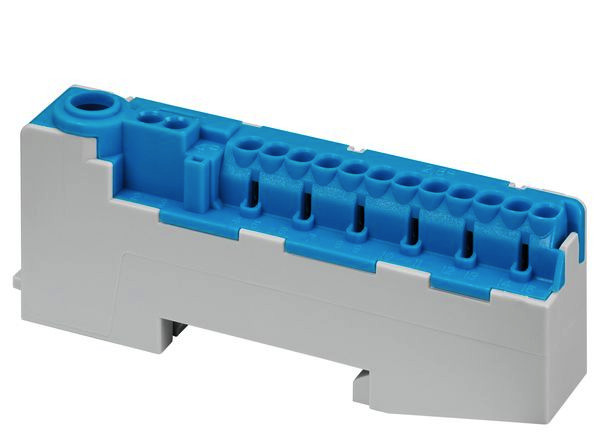

Klemme, für starre Leiter, 15 Klemmstellen, 1x schraubbare Klemmstelle 25mm² (1,5-25mm² re, 1-16mm² rf+AD), 2x schraubenlose Klemmstelle 4mm² (1-4mm² re, 1-2,5mm² rf+AD), 12x schraubenlose Klemmstellen 2,5mm² (1-2,5mm² re, 0,75-1,5mm² rf+AD), zur Montage auf DIN Tragschienen 35mm, bei einer Strombelastbarkeit von 76 A, blau
Abmessungen: 94 x 35 x 17mm
Abmessungen: 94 x 35 x 17mm
Merkmale
| Breite | 18 mm |
| Polzahl | 1 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 8580 |
| Verpackungseinheit | 30 |
| Gewicht | 0,04 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Hutschiene TH35 |
| Höhe | 90 mm |
| Tiefe | 35 mm |
| Farbe | blau |
| Halogenfrei | ja |
| Bemessungsspannung | 500 V |
| Betriebstemperatur | 40 °C |
| Anzahl der Klemmstellen je Pol | 15 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 80 A |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
| Kurzbeschreibung | Steckklemmen |
| eClass 11.0 - Klasse | 27400603 |
| UNSPSC 14.0801 - Klasse | 39121432 |
