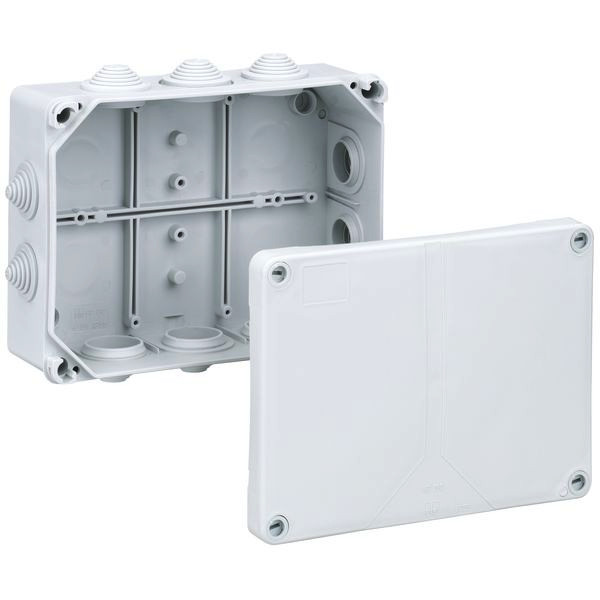

Abbildung ähnlich

01428397
SPELSBERG HP 190-L Verbindungsdose

Lieferanten-Type: HP190L EAN: 4013902940073 Lieferanten-Artikel-Nr.: 32699001

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen
8 ST	Menge übernehmen
384 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Abzweigdose, mit Schutzart IP55, Nennquerschnitt 16mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Stufennippel, M25/M32/M40, Dichtbereich 13-26,5mm, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, grau, ohne Klemmen
Abmessungen: 199 x 149 x 77mm

Merkmale

Schutzart (IP)	IP55
Länge	149 mm
Breite	199 mm
Verpackungseinheit	1
Verpackungseinheit	8
Verpackungseinheit	384
Gewicht	0,37
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85369095
Montageart	Wand-/Deckenmontage
Farbe	grau
Tiefe	77 mm
Form	rechteckig
Oberfläche	unbehandelt
Bestückung	ohne
Bemessungsisolationsspannung Ui	690 V
Plombierbar	ja
Funktionserhalt	ohne
Werkstoff	Kunststoff
Anzahl der Einführungen	14
Deckelbefestigung	geschraubt
Max. Leiterquerschnitt	10 mm²
Witterungsbeständig	ja
Für Rohrdurchmesser	25 mm
Einführung von hinten	ja
Art der Gehäusedurchführung	Stufenmembran abschneidbar
Einsatztemperatur	-25 - 40 °C
Für Ex-Zone Gas	ohne
Für Ex-Zone Staub	ohne
Ausführung Deckel	sonstige
Vergießbar	ja
Ausführung	Verbindungskasten
Kurzbeschreibung	HP 190-L Junction Box
eClass 11.0 - Klasse	27144401
UNSPSC 14.0801 - Klasse	39121332

Anhänge

Datei

pdb_DOK_MON_M173001HPSerie_SALL_AIN_V1.pdf (563.02 KB)

Datei

pdb_DOK_ZER_CE2211HP_SALL_AIN_V1.pdf (222.76 KB)

Datei

pdb_DOK_ZER_CE2211aPLHP_SALL_AIN_V1.pdf (318.71 KB)

Datei

pdb_DOK_ZER_VDE40018620HP20160810_SALL_AIN_V1.pdf (620.71 KB)

Datei

pdb_DOK_PRO_MAS_MHP190_SALL_APDF_V1.pdf (1.47 MB)

Datei

pdb_DOK_ZER_UKCA2211UKHP_SALL_AIN_V1.pdf (49.6 KB)

Datei

pdb_DOK_ROHS_ende_SALL_AIN_V1.pdf (157.53 KB)
