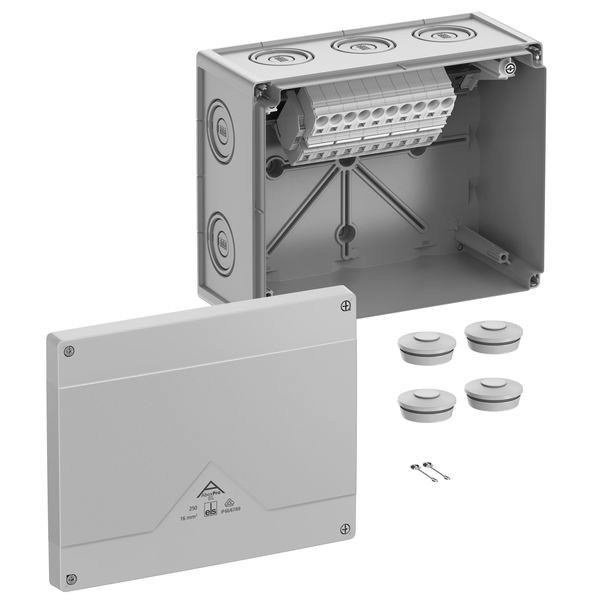

Abbildung ähnlich
02211143 SPELSBERG Abox Pro SL-16² Abzweigkasten, Schutzart
Abox Pro SL-16²
4013902663637
41644001
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
| 84 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 16mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M25/M40/M50, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, mit schraubenlosen Klemmen für Installationen im industriellen Umfeld und ungeschütztem Außenbereich, grau, In=76 A, mit hochliegender, schraubenloser Klemme Wago 2016-1201, 5-polig, max. Nennquerschnitt nach DIN EN 60998: 16mm², klemmbare Querschnitte pro Pol: 4 x 0,5 bis 16mm², starr Cu, 4 x 0,5 bis 25mm² flexibel Cu
Abmessungen: 252 x 202 x 120mm
Beigefügtes Zubehör: 4 Doppelmembranstutzen IP66 M40 Dichtbereich 17-28mm, Deckelverliersicherung
Abmessungen: 252 x 202 x 120mm
Beigefügtes Zubehör: 4 Doppelmembranstutzen IP66 M40 Dichtbereich 17-28mm, Deckelverliersicherung
Merkmale
| Schutzart (IP) | IP66/IP67/IP69 |
| Länge | 202 mm |
| Breite | 252 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 84 |
| Verpackungseinheit | 4 |
| Gewicht | 0,75 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Wand-/Deckenmontage |
| Farbe | grau |
| Ausführung | Verbindungskasten |
| Halogenfrei | ja |
| Tiefe | 120 mm |
| Form | quadratisch |
| Oberfläche | unbehandelt |
| Bestückung | Steckklemme |
| Bemessungsisolationsspannung Ui | 690 V |
| Plombierbar | ja |
| Funktionserhalt | ohne |
| Einsatztemperatur | -35 - 80 °C |
| Werkstoff | Kunststoff |
| Anzahl der Einführungen | 14 |
| Deckelbefestigung | geschraubt |
| Max. Leiterquerschnitt | 16 mm² |
| Witterungsbeständig | ja |
| Einführung von hinten | ja |
| Für Ex-Zone Gas | ohne |
| Art der Gehäusedurchführung | Vorprägung |
| Für Ex-Zone Staub | ohne |
| Ausführung Deckel | ohne |
| Schutzart (NEMA) | sonstige |
| Kurzbeschreibung | Abzweigkasten, Schutzart IP66/IP67/IP69, max. 16², Schlagfestigkeit IK09, Schutzklasse II, Ui 690V AC, Ui 690V DC, DLG, DNV, VDE, halogenfrei |
