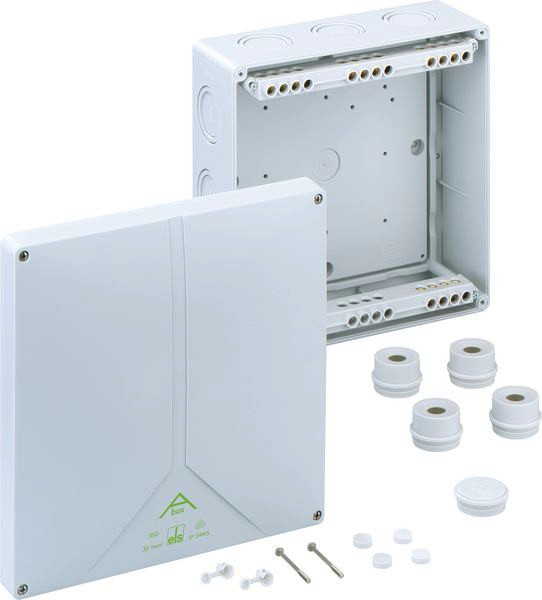

Abbildung ähnlich
01202069 SPELSBERG Abox 350-35² Verbindungskasten
ABOX 350-35²
4013902110186
83541001
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
| 168 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
nach DIN EN 60670 (VDE 0606), Ui =690 Volt, mit IP 54 Anbaustutzen und Verschlussstopfen M40, Dichtbereich 17-30 mm, mit Vorprägungen, seitlich 12 x M40/50, rückwärtig 2 x M25/32, mit Plombierset
Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 35mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, M25/M32/M40/M50, (2 rückseitig, 12 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, grau, mit hochliegender Schraubklemme, 5-polig-35mm² (4 x 10² / 4 x 16² / 4 x 25² / 4 x 35²)
Abmessungen: 250 x 250 x 115mm
Beigefügtes Zubehör: 4 Anbaustutzen IP54 M40 Dichtbereich 17-30mm, 1 Verschlussstopfen M40, 1 Plombierset
Abmessungen: 250 x 250 x 115mm
Beigefügtes Zubehör: 4 Anbaustutzen IP54 M40 Dichtbereich 17-30mm, 1 Verschlussstopfen M40, 1 Plombierset
Merkmale
| Schutzart (IP) | IP65 |
| Länge | 250 mm |
| Breite | 250 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Verpackungseinheit | 168 |
| Gewicht | 1,37 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369095 |
| Montageart | Wand-/Deckenmontage |
| Farbe | grau |
| Halogenfrei | ja |
| Tiefe | 115 mm |
| Form | quadratisch |
| Oberfläche | unbehandelt |
| Bemessungsisolationsspannung Ui | 690 V |
| Plombierbar | ja |
| Funktionserhalt | ohne |
| Werkstoff | Kunststoff |
| Anzahl der Einführungen | 14 |
| Deckelbefestigung | geschraubt |
| Max. Leiterquerschnitt | 35 mm² |
| Einführung von hinten | ja |
| Art der Gehäusedurchführung | Vorprägung |
| Einsatztemperatur | -25 - 40 °C |
| Für Ex-Zone Gas | ohne |
| Für Ex-Zone Staub | ohne |
| Ausführung Deckel | sonstige |
| Vergießbar | ja |
| Bestückung | Schraubklemme |
| Ausführung | Verbindungskasten |
| Kurzbeschreibung | Abzweigkasten, Schutzart IP54/IP65, max. Leiterquerschnitt 35², Schlagfestigkeit IK07, Schutzklasse II, Ui 690V AC, VDE, halogenfrei |
