Abbildung ähnlich

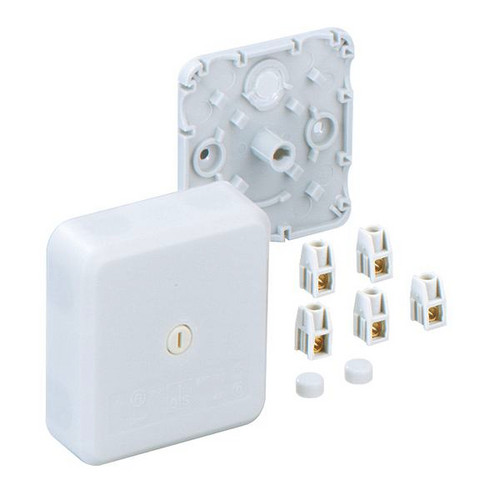

01201705 SPELSBERG AP 7 2,5 Abzweigdose 5x2,5 qmm
AP 7 2,5
4013902020058
31510701
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 50 ST | Menge übernehmen |
| 5.400 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
nach DIN VDE 0606, Ui 400 Volt, flammwidrig,
7 ausschneidbare Einführungen für Flach- und Rundleitungen von 5,5-12 mm Ø, 1 Rückeinführung bis 15 mm Ø, zentraler Deckelschnellverschluss Abzweigdose, mit Schutzart IP30, Nennquerschnitt 2,5mm², Ui=400 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, (1 rückseitig, 7 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, grau, In=24 A, mit 5 aneinanderreihbaren Schraubklemmen 2,5mm² (5 x1² / 5 x 1,5² / 3 x 2,5²)
Abmessungen: 78 x 78 x 27mm
7 ausschneidbare Einführungen für Flach- und Rundleitungen von 5,5-12 mm Ø, 1 Rückeinführung bis 15 mm Ø, zentraler Deckelschnellverschluss Abzweigdose, mit Schutzart IP30, Nennquerschnitt 2,5mm², Ui=400 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, (1 rückseitig, 7 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, grau, In=24 A, mit 5 aneinanderreihbaren Schraubklemmen 2,5mm² (5 x1² / 5 x 1,5² / 3 x 2,5²)
Abmessungen: 78 x 78 x 27mm
Merkmale
| Schutzart (IP) | IP30 |
| Länge | 78 mm |
| Breite | 78 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5400 |
| Verpackungseinheit | 50 |
| Gewicht | 0,06 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369095 |
| Montageart | Wand-/Deckenmontage |
| Farbe | grau |
| Halogenfrei | ja |
| Tiefe | 27 mm |
| Form | quadratisch |
| Oberfläche | unbehandelt |
| Bestückung | ohne |
| Bemessungsisolationsspannung Ui | 400 V |
| Funktionserhalt | ohne |
| Werkstoff | Kunststoff |
| Anzahl der Einführungen | 7 |
| Deckelbefestigung | geschraubt |
| Max. Leiterquerschnitt | 2.5 mm² |
| Für Rohrdurchmesser | sonstige |
| Einführung von hinten | ja |
| Art der Gehäusedurchführung | Vorprägung |
| Einsatztemperatur | -25 - 40 °C |
| Für Ex-Zone Gas | ohne |
| Für Ex-Zone Staub | ohne |
| Ausführung Deckel | sonstige |
| Ausführung | Verbindungskasten |
| Kurzbeschreibung | Abzweigdose, Schutzart IP30, max. Leiterquerschnitt 2,5², Schlagfestigkeit IK07, Schutzklasse II, Ui 400V AC, VDE, halogenfrei |
Anhänge
Datei
(pdb_DOK_ZER_CE2203AP7_SALL_AIN_V1.pdf, 317.35 KB)
Datei
(pdb_DOK_ZER_VDE40033546AP720130212_SALL_AIN_V1.pdf, 967.14 KB)
Datei
(pdb_DOK_PRO_MAS_MAP7_SALL_APDF_V1.pdf, 418.45 KB)
Datei
(pdb_DOK_ZER_UKCA2203UKAP7_SALL_AIN_V1.pdf, 49.22 KB)
Datei
(pdb_DOK_ROHS_ende2023_SALL_AIN_V1.pdf, 157.53 KB)
