Artikelbild
Abbildung ähnlich
SIEMENS

01527147

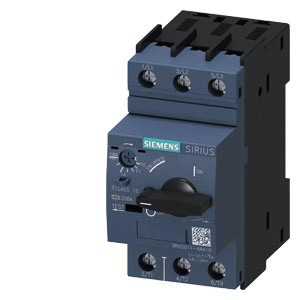

SIEMENS 3RV2011-4AA10 Motorschutzschalter

3RV2011-4AA10 4011209716285 3RV20114AA10
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Leistungsschalter, Baugr. S00, für Motorschutz, Class 10, A-ausl. 10...16A, N-ausl. 208A, Schraubanschluss, Standard-Schaltvermögen Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 10...16 A N-Auslöser 208 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz. Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich. Verfügbar sindGerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich. Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich. Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Merkmale

Schutzart (IP) IP20
Breite 45 mm
Polzahl 3
Verpackungseinheit 1
Gewicht 0,36
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362010
Bemessungsbetriebsleistung bei AC-3, 400 V 7.5 kW
Bemessungsdauerstrom Iu 16 A
Bemessungsbetriebsspannung 690 V
Überlastauslöser Stromeinstellung 10 - 16 A
Bemessungsbetriebsleistung bei AC-3, 230 V 4 kW
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 55 kA
Phasenausfallempfindlich ja
Höhe 97 mm
Tiefe 97 mm
Einstellbereich des unverzögerten Kurzschlussauslösers 208 A
Kurzbeschreibung Leistungsschalter, S00, Motorschutz, Class 10, A-ausl. 10-16A, N-ausl. 208A
Verlustleistung 9.25 W
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung des Betätigungselements sonstige
Auslösetechnik magnetisch
Gerätebauart Einbaugerät Festeinbautechnik
eClass 11.0 - Klasse 27370401
UNSPSC 14.0801 - Klasse 39121601
Mit thermischem Schutz ja
