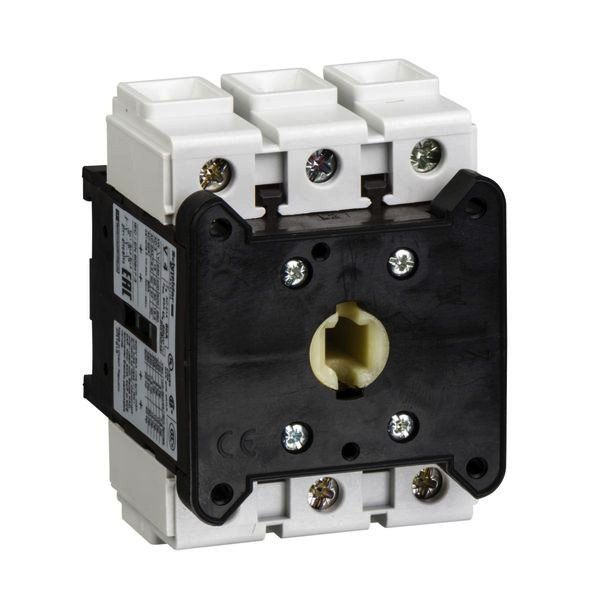

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01510078
SCHNEIDER ELECTRIC V5 GRUNDGERAET

V5 3389110551730 V5
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
6 ST Menge übernehmen
96 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

V5 ist ein 3-poliger Schalterkörper für TeSys Vario Lasttrennschalter. Mit einer Nennspannung von 125A 690V wird es in Motoranwendungen 37kW@400V AC-23 verwendet. Es erfordert einen Betätigungsgriff und eine Verlängerungswelle, um einen Haupt- oder Not-Aus-Schalter zu bilden. Zusatzmodule (Hauptpol, Neutralleiter, Erdungsmodul, Hilfskontakte) können die Montage vervollständigen. Es ist nach mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium konform (RoHs/Reach).

Merkmale

Breite 90 mm
Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 96
Verpackungseinheit 6
Gewicht 0,9
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362010
Bemessungsdauerstrom Iu 125 A
Bedingter Bemessungskurzschlussstrom Iq 10 kA
Schutzart (IP), frontseitig IP20
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsbetriebsleistung bei AC-23, 400 V 37 kW
Geeignet für Frontbefestigung 4-Loch ja
Geeignet für Frontbefestigung Zentral ja
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Gerätebauart Einbaugerät Festeinbautechnik
Bemessungsbetriebsleistung bei AC-3, 400 V 30 kW
Bemessungsbetriebsspannung 690 - 690.0 V
Anzahl der Schalter 1
Bemessungskurzzeitstromfestigkeit Icw 1.5 kA
Bemessungsdauerstrom bei AC-21, 400 V 125 A
Bemessungsdauerstrom bei AC-23, 400 V 68.5 A
Kurzbeschreibung Lasttrennschalter, Grundgerät, 3p, 125A
Höhe 125 mm
Tiefe 90 mm
eClass 11.0 - Klasse 27371403
UNSPSC 14.0801 - Klasse 39121601
