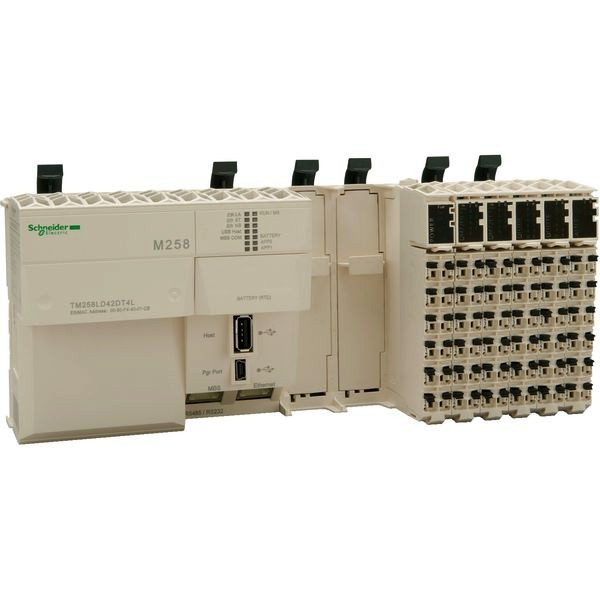

01915695 SCHNEIDER ELECTRIC TM258LD42DT4L Grundgerät M258 - 42 + 4 E
TM258LD42DT4L
3595864074207
TM258LD42DT4L
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
6 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Dieses Produkt ist Teil der Modicon M258-Reihe, einem Angebot an logischen Steuerungen für Hochleistungsmaschinenbauer. Er verfügt über 42 logische E/A, wird mit 24 V Gleichstrom versorgt. Er verfügt über 5 Kommunikationsanschlüsse, 1 serielle RS232/RS485-Verbindung, 1 USB-Mini-B-Programmieranschluss, 1 USB-Typ-A-Programmübertragungsanschluss, 1 Ethernet-Anschluss und 1 CANopen-Anschluss. Plus 2 freie PCI-Steckplätze. Er wird mit E/A-Modulen mit abnehmbarer Klemmenleiste mit Verriegelungshebel und einem Anzeigeblock, der die E/A-Zustände anzeigt, sowie einem Stromversorgungsmodul mit abnehmbarer Klemmenleiste und Verriegelungshebel geliefert. Diese Steuerung verfügt über eine leistungsfähige CPU (22ns/inst), mehrere Kommunikationsanschlüsse wie Ethernet- und CANopen-Master und erweiterte integrierte Funktionen wie Datenprotokollierung, WebServer und FTP-Server. Diskreter Eingangstyp sind Senke für schnelle Eingänge, Senke für reguläre Eingänge und Quelle für Logikeingänge. Analogeingangstypen sind Strom 0mA bis 20mA oder 4mA bis 20mA, Spannung +/- 10V. Der Logiktyp für diskrete Ausgänge ist Quelle. Es besteht eine Isolierung zwischen den Kanälen bei 500Vrms und der internen Logik und keine Isolierung zwischen den Kanälen. Es unterstützt 128MB Flash und 64MB internen RAM Speicher. Es ist ein IP20-zertifiziertes Produkt. Seine Abmessungen sind 237,5 mm (Breite) x 85 mm (Tiefe) x 99 mm (Höhe). Es wiegt 0,77 kg. Es ist für den Einsatz in allgemeinen Maschinensteuerungs-, Förder- und Verpackungsanwendungen geeignet. Dieses Produkt ist von CE, GOST-R, CSA, C-Tick und CULus zertifiziert. Es erfüllt die Normen IEC 61131-2, CSA C22.2 No 213, CSA C22.2 No 142 und UL 508. Die Kapazität der M258-Logiksteuerungen kann mit dem Modicon TM5-Erweiterungsmodul erweitert werden. Dieser Controller ist außerdem mit einem Verriegelungshebel für die Montage/Demontage auf einer symmetrischen DIN-Schiene ausgestattet. Die kompakten und vollständig erweiterbaren Modicon M258 Logic Controller sind für Maschinenbauer (OEMs) bestimmt. Sie bieten leistungsstarke Lösungen in Bezug auf Drehzahlregelung, Hochgeschwindigkeitszählung, Motion und Kommunikationsnetzwerke. 30% Zeitersparnis bei Montage, Verdrahtung und Inbetriebnahme.
Merkmale
Breite | 237.5 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 6 |
Gewicht | 1,04 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85371091 |
Ausführung | kompakt |
Höhe | 99.0 mm |
Tiefe | 85.0 mm |
Spannungsart der Versorgungsspannung | AC/DC |
Speicherart | NVRAM |
Bearbeitungszeit (1K, Binäranweisung) | 0.022 ms |
Anzahl der HW-Schnittstellen Industrial Ethernet | 1.0 |
Anzahl der HW-Schnittstellen seriell RS-232 | 1.0 |
Anzahl der HW-Schnittstellen seriell RS-422 | 0.0 |
Anzahl der HW-Schnittstellen seriell RS-485 | 1.0 |
Anzahl der HW-Schnittstellen USB | 2.0 |
Anzahl der HW-Schnittstellen parallel | 0.0 |
Anzahl der HW-Schnittstellen sonstige | 0.0 |
Programmspeichererweiterung möglich | ja |
Unterstützt Protokoll für TCP/IP | ja |
Unterstützt Protokoll für MODBUS | ja |
Tragschienenmontage möglich | ja |
Explosionsschutz-Kategorie für Gas | ohne |
Explosionsschutz-Kategorie für Staub | ohne |
Anzahl der Schnittstellen PROFINET | 0.0 |
Anzahl der HW-Schnittstellen Wireless | 0.0 |
Rack-Montage möglich | ja |
Anzahl der Relaisausgänge | 0.0 |
Max. Anzahl der Zeitschaltuhren | 0.0 |
Performance Level nach EN ISO 13849-1 | ohne |
Unterstützt Protokoll für EtherNet/IP | ja |
Versorgungsspannung bei DC | 24.0 V |
Speichergröße | 64000.0 kByte |
Anzahl der digitalen Eingänge | 26.0 |
Anzahl der digitalen Ausgänge | 16.0 |
Anzahl der analogen Eingänge | 4.0 |
Anzahl der analogen Ausgänge | 0.0 |
SIL nach IEC 61508 | ohne |
Kurzbeschreibung | SPS-Steuerung, Modicon M258, 46 E/A, Ethernet, Modbus, 2 PCI Modul Steckplätze, 24 VDC, Federzugklemmen |
