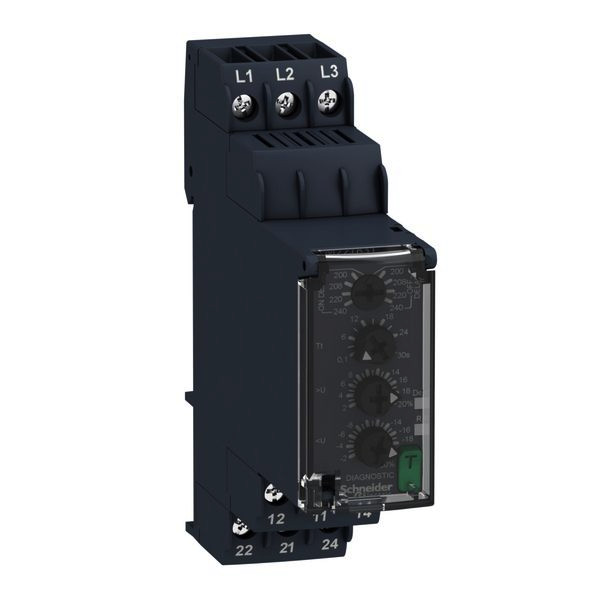

01919692 SCHNEIDER ELECTRIC RM22TR31 Phasenüberwachungsgerät
RM22TR31
3606480792182
RM22TR31
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
40 ST | Menge übernehmen |
640 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Zelio Control. Dieses Netzüberwachungsrelais überwacht Drehstromnetze (200-240 VAC) auf Phasenfolge, Phasenausfall, Unter- und Überspannung. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar ist. Für die Unter- und Überspannung ist jeweils ein Grenzwert (-20--2%/+2-+20%) und für den Ausgang ist eine Ansprech- oder Abfallverzögerung einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Drei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.
Merkmale
Breite | 22.5 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 640 |
Verpackungseinheit | 40 |
Gewicht | 0,11 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85364900 |
Höhe | 90.0 mm |
Tiefe | 73.0 mm |
Spannungsmessbereich | 160.0 - 288.0 V |
Funktion Phasenfolgeüberwachung | ja |
Funktion Phasenausfallerkennung | ja |
Funktion Unterspannungserkennung | ja |
Funktion Überspannungserkennung | ja |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Max. zulässige Ansprechverzögerungszeit | 30.0 s |
Min. einstellbare Ansprechverzögerungszeit | 0.1 s |
Max. zulässige Rückfallverzögerungszeit | 30.0 s |
Min. einstellbare Rückfallverzögerungszeit | 0.1 s |
Anzahl der Kontakte als Öffner | 0.0 |
Anzahl der Kontakte als Schließer | 0.0 |
Anzahl der Kontakte als Wechsler | 2.0 |
Kurzbeschreibung | Netzüberwachung auf Phasenfolge, ausfall, Über-+Unterspannung, 200-240VAC |
