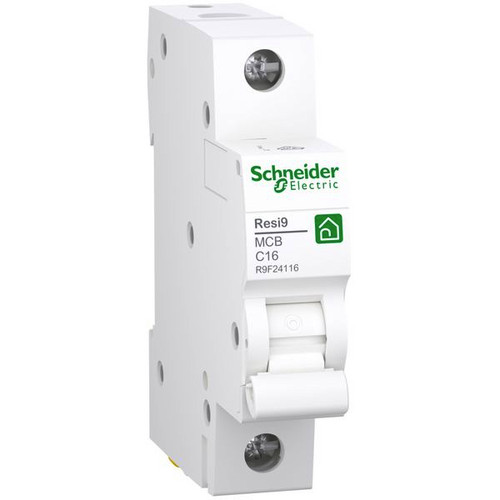

01029908 SCHNEIDER ELECTRIC R9F24116 LS Schalter Resi9 1P,16A,C 6kA
R9F24116
3606481301192
R9F24116
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
12 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Leitungsschutzschalter Resi9 1P C16A Charakteristik 6kA, Nennstrom 20A, Betriebsspannung (Ue) 415V AC, Isolationsspannung (Ui) 500V AC. Öffnen und Schließen von Stromkreisen unter Last. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Zusätzlich anreihbare Hilfsmodule (optional)- Hilfsschalter zur Statusmeldung (iOF). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Lasttrennschalter iSW erfüllt folgende Normen- IEC/EN 60669-2-4.
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Verpackungseinheit | 1 |
Verpackungseinheit | 12 |
Gewicht | 0,11 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Bemessungsstrom | 16.0 A |
Bemessungsspannung | 230.0 V |
Frequenz | 50.0 - 60.0 Hz |
Auslösecharakteristik | C |
Energiebegrenzungsklasse | 3.0 |
Verschmutzungsgrad | 2.0 |
Breite in Teilungseinheiten | 1.0 |
Polzahl (gesamt) | 1.0 |
Einbautiefe | 44.0 mm |
Überspannungskategorie | 3.0 |
Bemessungsisolationsspannung Ui | 440.0 V |
Anzahl der abgesicherten Pole | 1.0 |
Anschließbarer Leiterquerschnitt eindrähtig | 1.0 - 25.0 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1.0 - 16.0 mm² |
Umgebungstemperatur während des Betriebs | -25.0 - 60.0 °C |
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6.0 kA |
Bemessungsstoßspannungsfestigkeit Uimp | 4.0 kV |
Kurzbeschreibung | Leitungsschutzschalter Resi9 1P, 16A, C Charakteristik, 6kA |
Verlustleistung | 2.6 W |
