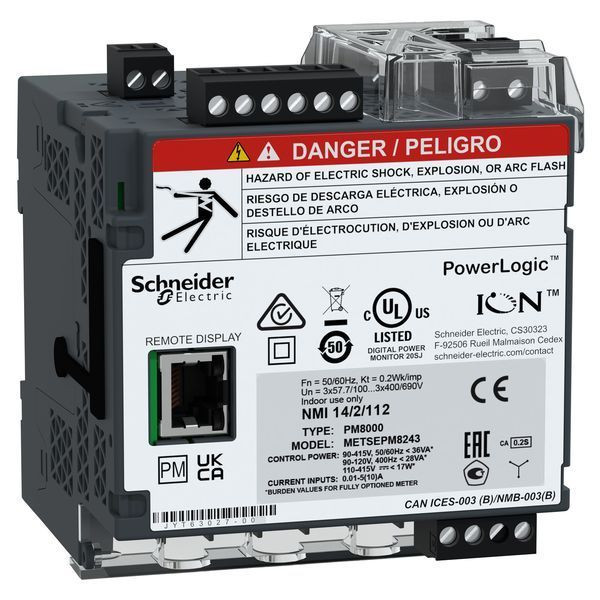

03573434 SCHNEIDER ELECTRIC METSEPM8243 PM8243 Messgerät zur Montage
METSEPM8243
3606480701962
METSEPM8243
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
8 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Das PowerLogic PM8243 ist ein Netzanalysator für die DIN-Schiene in Nieder- und Mittelspannungsanwendungen und AC/DC Steuerspannung. Es wurde entwickelt, um die Verfügbarkeit und Effizienz Ihrer energiekritischen Anlagen zu gewährleisten. Es schafft Energietransparenz und liefert verwertbare Daten zu komplexen Netzqualitätsbedingungen. Mit der modularen, flexiblen und leistungsstarken ION-Technologie lassen sich für jedes Messgerät individuelle Anwendungen erstellen. Es verfügt über eine hohe Genauigkeit, mehrere Kommunikationsanschlüsse, eine webbasierte Benutzeroberfläche und ein grafisches Farbdisplay. Dieser Netzanalysator verfügt außerdem über eine integrierte Netzqualitätsanalyse sowie eine patentierte Störungsrichtungserkennung. Zertifiziert durch unabhängige Labors für die Genauigkeit der Klasse 0,2S bei Wirkenergie (IEC62052-11, IEC62053-24, IEC62053-22). Zertifiziert auch für Netzqualität (IEC62586-2, IEC61000-4-30 Klasse S). Zu den Cybersicherheitsfunktionen gehören sichere Protokolle (HTTPs, sFTP, Secure ION), Protokollierung von Sicherheitsereignissen, Syslog-Protokoll. Möglichkeit zur Aktivierung/Deaktivierung von Kommunikationsanschlüssen und Unterstützung von 50 konfigurierbaren Benutzerkonten zur Verwaltung des Zugangs. Mit 512 MB Speicher für bis zu 50 Datenprotokolle (800 Kanäle), mehr als 50 benutzerdefinierbare Alarme, Kurvenformaufzeichnungen mit bis zu 256 Abtastwerten/Zyklus, 1/2-Zyklus-Effektivwert (RMS) Protokollierung. Der Speicher kann auch für benutzerdefinierte Webseiten, Min/Max Protokolle, Energietrends und Betriebsstunden verwendet werden. Zeitstempel für Ereignisse mit einer Genauigkeit von +/-1ms unter Verwendung der Zeitsynchronisation. Zeitsynchronisationsverfahren, die PTP (IEEE1588), NTP, IRIG-B, GPS ASCII (RS485) und Netzwerk Zeiteinstellungsfunktion umfassen. 3 digitale Eingänge und ein digitaler Ausgang, sowie die Möglichkeit, bis zu 4 Optionsmodule hinzuzufügen. Die Eingang/Ausgang Optionsmodule umfassen 2 Relais und 6 digitale Eingänge oder 2 analoge Ausgänge und 4 analoge Eingänge. Umfangreiche Steuerspannung von 90-415 VAC / 110-415 VDC. Betriebsumgebung von -25 bis +70°C, Luftfeuchtigkeit von 5% bis 95% und Betriebshöhe bis zu 3000 m.
Merkmale
Breite | 90.5 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 8 |
Gewicht | 1,4 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Höhe | 90.5 mm |
Unterstützt Protokoll für MODBUS | ja |
Montageart | DIN-Schiene |
Ausführung | Messwandler |
Messwertspeicher | ja |
Maximalstrom (Imax) | 20.0 A |
Oberwellenmessung | ja |
Leistungsfaktor | ja |
Scheinleistung | ja |
Phasenwinkel (cos phi) | ja |
Mit Kommunikationsschnittstelle RS-485 | ja |
Impulsausgang | elektrisch |
Polart | Dreileiter/Vierleiter |
Messungsart Lastgang | ja |
Nennstrom (In) | 5.0 A |
Kurzbeschreibung | Netzanalysator ION Klasse S, PowerLogic PM8243, Standard, DIN-Schiene ohne Display, 512 MB, 256 Samples/Periode, AC/DC |
Tiefe | 90.8 mm |
Display | optional |
Anzahl der digitalen Eingänge | 3.0 |
Anzahl der digitalen Ausgänge | 1.0 |
Anzahl der analogen Eingänge | 0.0 |
Anzahl der analogen Ausgänge | 0.0 |
Spannungsart der Versorgungsspannung | AC/DC |
Unterstützt Protokoll für sonstige Bussysteme | ja |
Schutzart (IP), frontseitig | sonstige |
Anzahl der Ethernet-Anschlüsse | 2.0 |
Amperemeter | ja |
Blindleistungsmesser | ja |
Frequenzmesser | ja |
Voltmeter | ja |
Wirkleistungsmessgerät | ja |
Anschließbarer Leiterquerschnitt eindrähtig | 1.31 - 5.26 mm² |
Versorgungsspannung bei AC 50 Hz | 415.0 - 90.0 V |
Versorgungsspannung bei AC 60 Hz | 415.0 - 90.0 V |
Versorgungsspannung bei DC | 110.0 - 415.0 V |
Geeignet für RJ-Stecker | ja |
Frequenzmessbereich | 42.0 - 69.0 Hz |
Displayauflösung (horizontal) | 320.0 px |
Displayauflösung (vertikal) | 240.0 px |
Genauigkeitsklasse Wirkleistung nach IEC 62053-22 | 0.2S |
Genauigkeitsklasse Blindleistung nach IEC 62053-23 | sonstige |
Abtastfrequenz | 25600.0 Hz |
Anzahl der Spannungsmesseingänge | 4.0 |
Anzahl der Strommesseingänge | 8.0 |
Unterstützt Protokoll für IEC 61850 Ethernet | ja |
Mit Auditprotokollierung (Audit log) | ja |
Mit Protokollierung von Sicherheitsereignissen (Security event log) | ja |
Web-Server mit HTTPS-Übertragungsprotokoll | ja |
