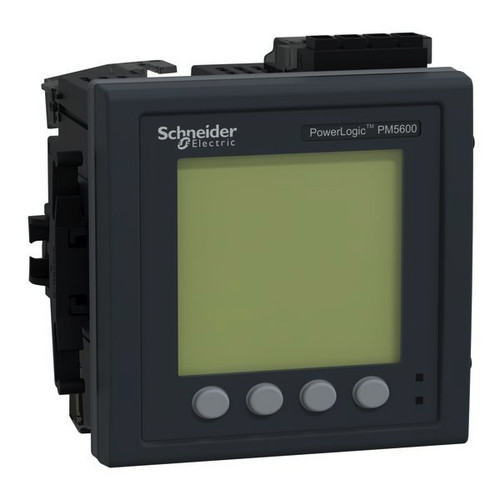

04599677 SCHNEIDER ELECTRIC METSEPM5650 Universalmessgerät
METSEPM5650
3606489869717
METSEPM5650
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
12 ST | Menge übernehmen |
96 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Das PowerLogic PM5650 ist ein Universalmessgerät für den Fronteinbau (96 mm x 96 mm) mit vollgraphischer und hinterleuchteter LCD Anzeige. Das Messgerät bietet eine Genauigkeit der Klasse 0,2s gemäß der Norm IEC 62053-22 und 128 Abtastungen pro Zyklus. Das Messgerät misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor und bis zur 63. Oberschwingung. Mit 4 Quadranten Energiemessung. 1,1 MegaBytes Speicher für bis zu 14 wählbare Parameter mit konfigurierbarem Intervall und Dauer. Dieses Messgerät verfügt auch über die direkte Überwachung des Neutralleiters und eine erweiterte Wellenformerfassung mit Sag und Swell Erkennung. Das Gerät funktioniert in einem 50Hz oder 60Hz Netz und akzeptiert eine Versorgungsspannung von 100 bis 480 VAC und 125 bis 250 VDC. Der Bemessungsstrom dieses Messgerätes beträgt 1 A oder 5 A und unterstützt Konfigurationen mit einer Phase und Neutralleiter, drei Phasen oder drei Phasen und Neutralleiter. Der Bereich der Messspannung zwischen den Phasen beträgt 20 bis 690 VAC bei 45 bis 65 Hz. Der Messbereich zwischen Phase und Nullleiter beträgt 20 bis 400 VAC bei 45 bis 65 Hz. Kommunikationsprotokolle sind Modbus RTU und ASCII 2 Drähte mit Schnittstelle RS485 sowie Modbus TCP/IP, Ethernet/IP und BACnet/IP basierend auf 10/100 Mbit/s, Daisy Chain Ethernet mit RJ45 Anschlussunterstützung. Die integrierten Kommunikationsfunktionen ermöglichen die Unterstützung des DNP 3.0 Protokolls, den Zugriff auf einen integrierten Webserver und ein serielles zu Ethernet Gateway. Das Messgerät verfügt auch über 4 digitale Eingänge mit Impuls Unterstützung und 2 digitale Ausgänge. Es gibt 52 konfigurierbare Alarme und es werden 8 Tarife unterstützt. Die Produktabmessungen sind wie folgt: Breite 96 Millimeter, Tiefe 77 Millimeter, Höhe 96 Millimeter und Produktgewicht 450 g.
Merkmale
Breite | 112.0 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 96 |
Verpackungseinheit | 12 |
Gewicht | 0,65 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Höhe | 101.2 mm |
Unterstützt Protokoll für MODBUS | ja |
Montageart | Frontmontage |
Ausführung | Messwandler |
Messwertspeicher | ja |
Maximalstrom (Imax) | 20.0 A |
Oberwellenmessung | ja |
Leistungsfaktor | ja |
Scheinleistung | ja |
Phasenwinkel (cos phi) | ja |
Mit Kommunikationsschnittstelle RS-485 | ja |
Impulsausgang | optisch |
Polart | Dreileiter/Vierleiter |
Messungsart Lastgang | ja |
Nennstrom (In) | 5.0 A |
Kurzbeschreibung | Universalmessgerät PM5650, 2 Ethernet, bis 63. Harmonischen, 4 Digitaleingang und 2 -ausgang, Störschrieb, Klasse 0,2s |
Tiefe | 89.0 mm |
Display | LCD |
Anzahl der digitalen Eingänge | 2.0 |
Anzahl der digitalen Ausgänge | 4.0 |
Anzahl der analogen Eingänge | 0.0 |
Anzahl der analogen Ausgänge | 0.0 |
Spannungsart der Versorgungsspannung | AC/DC |
Unterstützt Protokoll für sonstige Bussysteme | ja |
Schutzart (IP), frontseitig | sonstige |
Anzahl der Ethernet-Anschlüsse | 2.0 |
Amperemeter | ja |
Blindleistungsmesser | ja |
Frequenzmesser | ja |
Voltmeter | ja |
Wirkleistungsmessgerät | ja |
Anschließbarer Leiterquerschnitt eindrähtig | 0.82 - 3.31 mm² |
Versorgungsspannung bei AC 50 Hz | 100.0 - 480.0 V |
Versorgungsspannung bei AC 60 Hz | 100.0 - 480.0 V |
Versorgungsspannung bei DC | 125.0 - 250.0 V |
Geeignet für RJ-Stecker | ja |
Frequenzmessbereich | 45.0 - 65.0 Hz |
Displayauflösung (horizontal) | 128.0 px |
Displayauflösung (vertikal) | 128.0 px |
Genauigkeitsklasse Wirkleistung nach IEC 62053-22 | 0.2S |
Genauigkeitsklasse Blindleistung nach IEC 62053-23 | sonstige |
Abtastfrequenz | 12800.0 Hz |
Anzahl der Spannungsmesseingänge | 4.0 |
Anzahl der Strommesseingänge | 8.0 |
Mit Auditprotokollierung (Audit log) | ja |
Mit Protokollierung von Sicherheitsereignissen (Security event log) | ja |
Web-Server mit HTTPS-Übertragungsprotokoll | ja |
